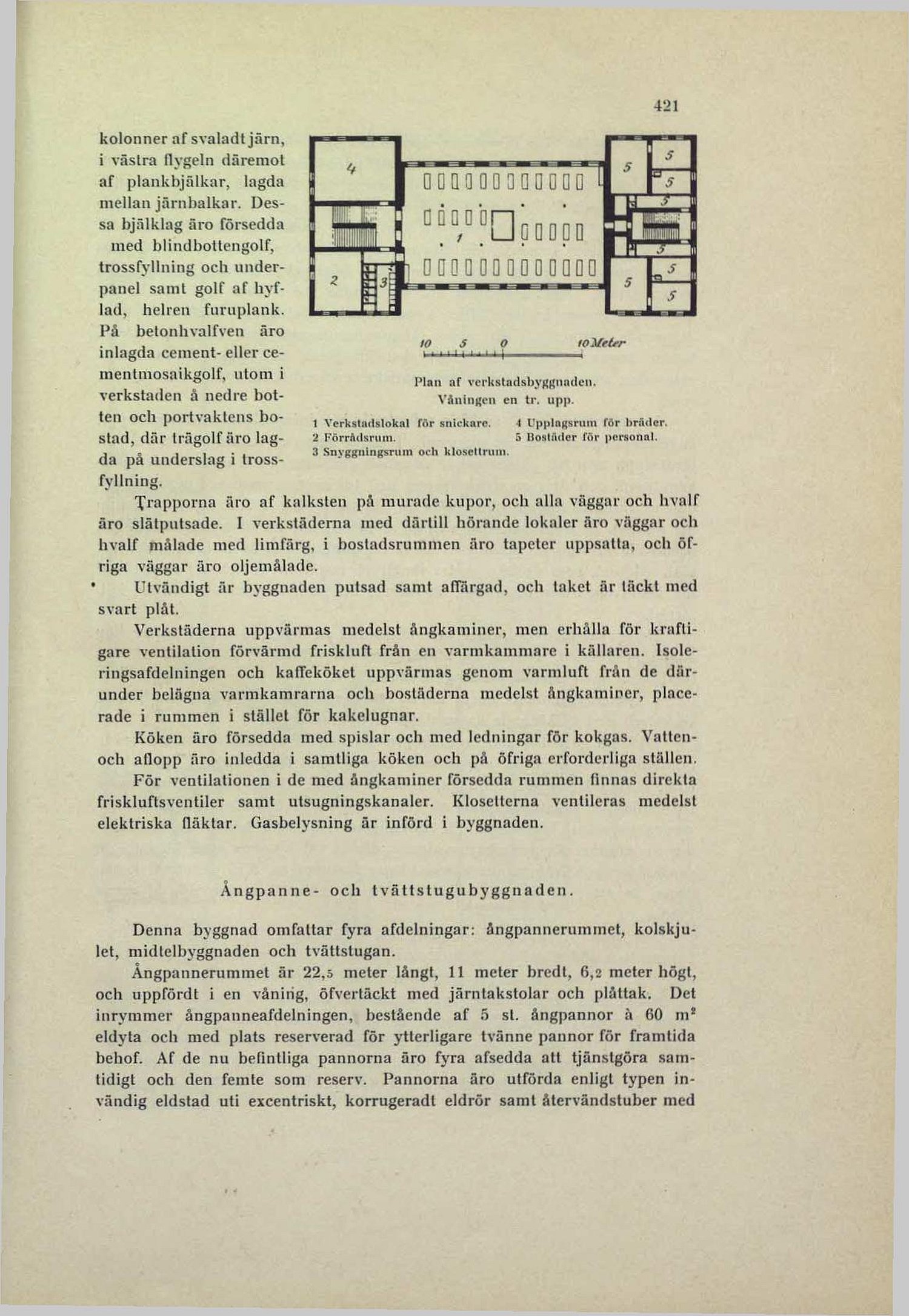

Plan af verkstadsbyggnaden.
Våningen en tr. upp.
1 Verkstadslokal för snickare. 1 Upplagsrum för bräder,
2 Förrådsrum. 5 Bostäder för personal.
3 .Snyggningsrum och klosellrum.
kolonner af svaladt järn,
i västra flygeln däremot
af plankbjälkar, lagda
mellan järnbalkar.
Dessa bjälklag äro försedda
med blindbottengolf,
trossfyllning och
underpanel samt golf af
hyf-lad, helren furuplank.
På betonhvalfven äro
inlagda cement- eller
ce-mentmosaikgolf, utom i
verkstaden å nedre
botten och portvaktens
bostad, där trägolf äro
lagda på underslag i
trossfyllning.
Trapporna äro af kalksten på murade kupor, och alla väggar och hvalf
äro slätputsade. I verkstäderna med därtill hörande lokaler äro väggar och
hvalf målade med limfärg, i bostadsrummen äro tapeter uppsatta, och
öfriga väggar äro oljemålade.
* Utvändigt är byggnaden putsad samt aflargad, och taket är täckt med
svart plåt.
Verkstäderna uppvärmas medelst ångkaminer, men erhålla för
kraftigare ventilation förvärmd friskluft från en varmkammare i källaren.
Isole-ringsafdelningen och kaffeköket uppvärmas genom varmluft frän de
därunder belägna varmkamrarna och bostäderna medelst ångkaminer,
placerade i rummen i stället för kakelugnar.
Köken äro försedda med spislar och med ledningar för kokgas.
Vatten-och aflopp äro inledda i samtliga köken och på öfriga erforderliga ställen.
För ventilationen i de med ångkaminer försedda rummen finnas direkta
friskluftsventiler samt utsugningskanaler. Kloselterna ventileras medelst
elektriska fläktar. Gasbelysning är införd i byggnaden.
Ångpanne- och tvättstugubyggnaden.
Denna byggnad omfattar fyra afdelningar: ångpannerummet,
kolskjulet, midlelbyggnaden och tvättstugan.
Ångpannerummet är 22,5 meter långt, 11 meter bredt, 6,2 meterhögt,
och uppfördt i en vånirig, öfvertäckt med järntakstolar och plåttak. Det
inrymmer ångpanneafdelningen, bestående af 5 st. ångpannor å 60 m!
eldyta och med plats reserverad för ytterligare tvänne pannor för framtida
behof. Af de nu befintliga pannorna äro fyra afsedda att tjänstgöra
samtidigt och den femte som reserv. Pannorna äro utförda enligt typen
in-vändig eldstad uti excentriskt, korrugeradl eldrör samt återvändstuber med
