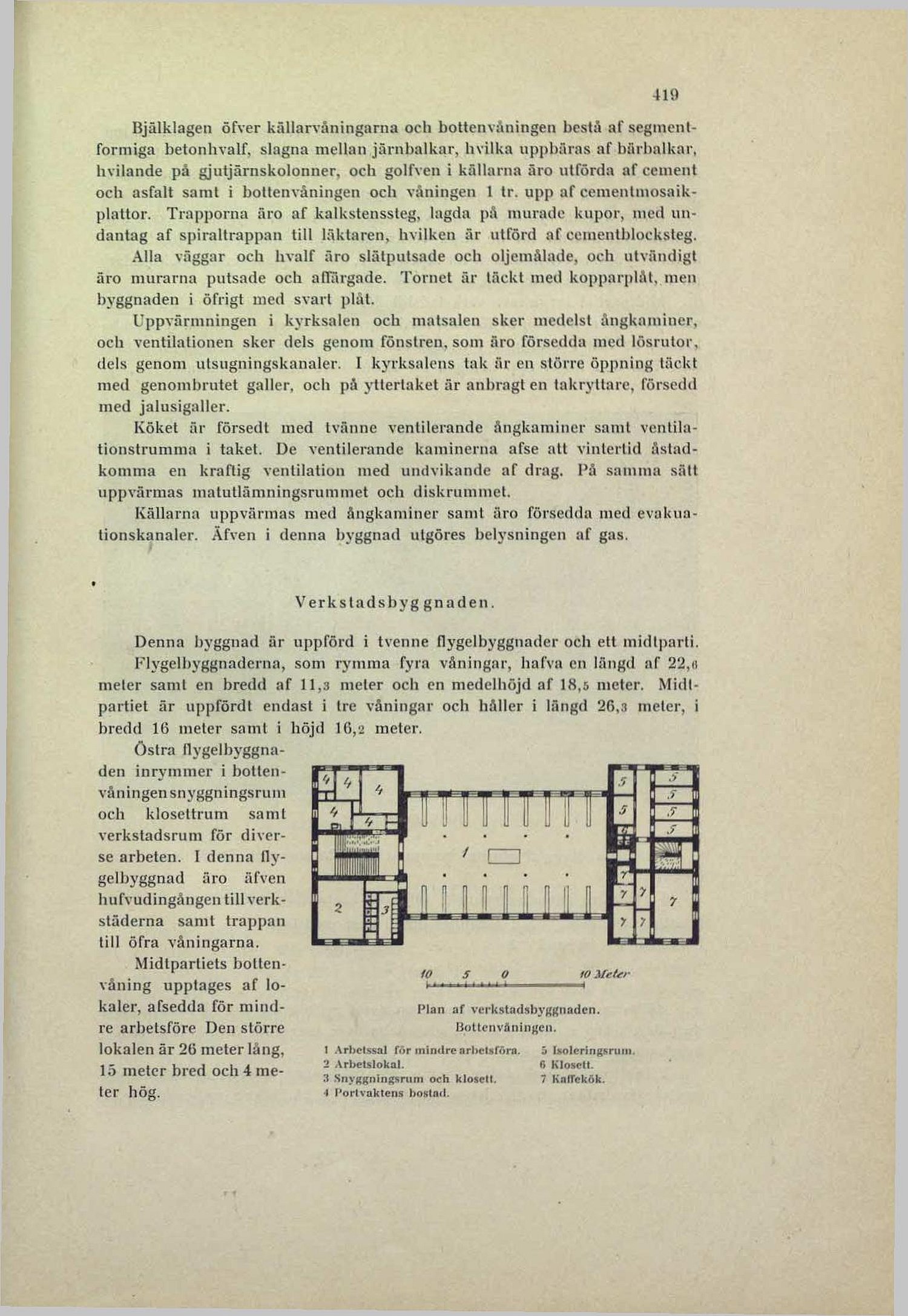

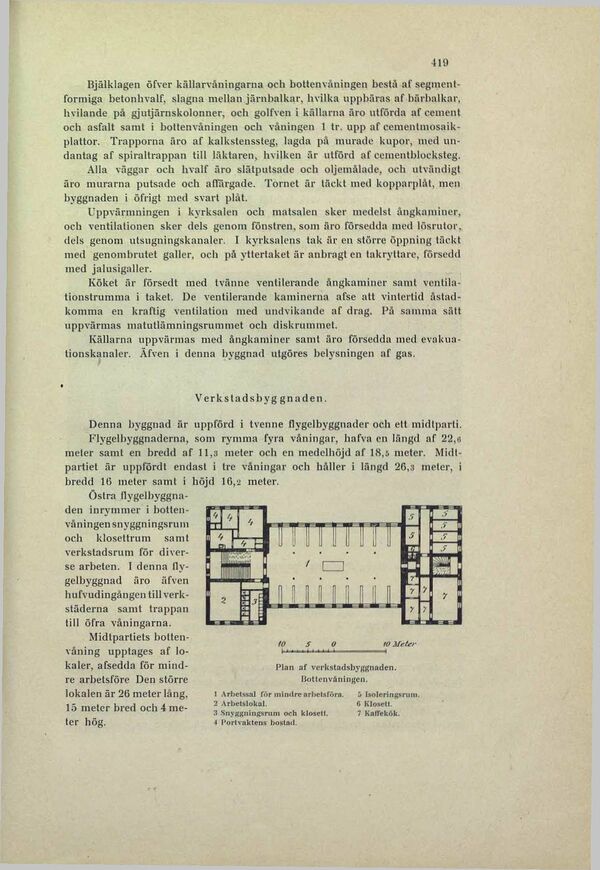

Bjälklagen öfver källarvåningarna ocli bottenvåningen bestå af
segment-formiga betonhvalf, slagna mellan järnbalkar, hvilka uppbäras af bärbalkar,
kvilande på gjutjärnskolonner, och golfven i källarna äro utförda af cement
och asfalt samt i bottenvåningen ocli våningen 1 tr. upp af
cementmosaik-plattor. Trapporna äro af kalkstenssteg, lagda på murade kupor, med
undantag af spiraltrappan till läktaren, hvilken är utförd af eementblocksleg.
Alla väggar och hvalf äro slätputsade och oljemålade, och utvändigt
äro murarna putsade och aflärgade. Tornet är täckt med kopparplåt, men
byggnaden i öfrigt med svart plåt.
Uppvärmningen i kyrksalen och matsalen sker medelst ångkaminer,
och ventilationen sker dels genom fönstren, som äro försedda med lösrutor,
dels genom utsugningskanaler. I kyrksalens tak är en större öppning täckt
med genombrutet galler, och på yttertaket är anbragt en takryttare, försedd
med jalusigaller.
Köket är försedt med tvänne ventilerande ångkaminer samt
ventilationstrumma i taket. De ventilerande kaminerna afse att vintertid
åstadkomma en kraftig ventilation med undvikande af drag. På samma sätt
uppvärmas matullämningsrummet och diskrummet.
Källarna uppvärmas med ångkaminer samt äro försedda med
evakua-tionskanaler. Äfven i denna byggnad utgöres belysningen af gas.
Verkstad sby g gnaden.
Denna byggnad är uppförd i tvenne flygelbyggnader och ett midtparti.
Flygelbyggnaderna, som rymma fyra våningar, hafva cn längd af 22,o
meter samt en bredd af 11,3 meter och en medelhöjd af 18,5 meter.
Midl-partiet är uppfördt endast i tre våningar och håller i längd 26,3 meter, i
bredd 16 meter samt i höjd 16,2 meter.
östra
flygelbyggnaden inrymmer i
bottenvåningen snyggningsrum
och klosettrum samt
verkstadsrum för
diverse arbeten. I denna
flygelbyggnad äro äfven
hufvudingången till
verkstäderna samt trappan
till öfra våningarna.
Midtpartiets
bottenvåning upptages af
lokaler, afsedda för
mindre arbetsföre Den större
lokalen är 26 meter lång,
15 meter bred och 4
meter hög.
10 5 O 10 Me Ur
Plan af verkstadsbyggnaden.
Bottenvåningen.
1 Arhclssal för mindre arbetsföra. 5 Isoleringsrum.
2 Arbetslokal. 6 Klosett.
3 Snyggningsrum och klosett. 7 KnfTckök.
•1 Portvaktens bostad.
