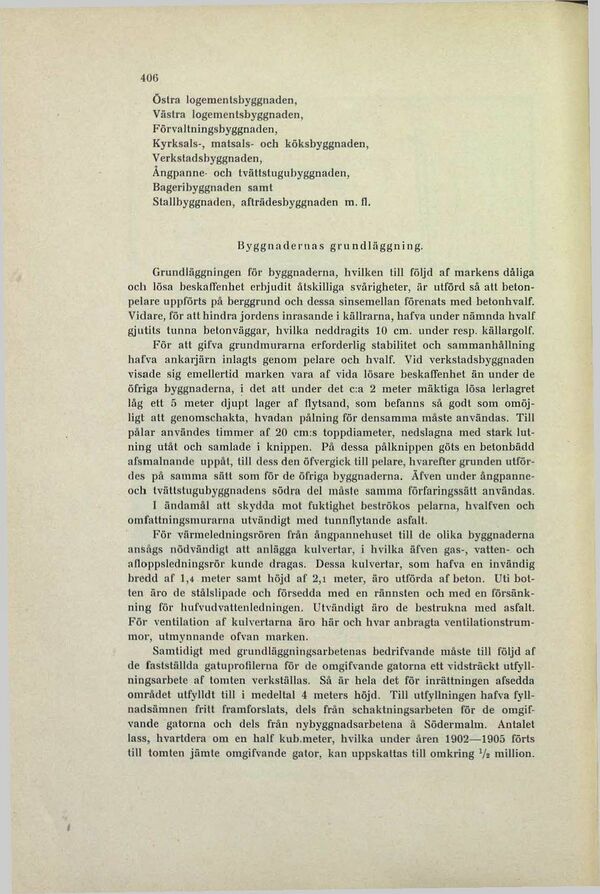

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Östra logemen tsbyggnaden,
Västra logementsbyggnaden,
Förvaltningsbyggnaden,
Kyrksals-, matsals- och köksbyggnaden,
Verkstadsbyggnaden,
Ångpanne- och tvättstugubyggnaden,
Bageribyggnaden samt
Stallbyggnaden, afträdesbyggnaden m. fl.
Byggnadernas grundläggning.
Grundläggningen för byggnaderna, hvilken lill följd af markens dåliga
och lösa beskaffenhet erbjudit åtskilliga svårigheter, är utförd så atl
beton-pelare uppförts på berggrund ocli dessa sinsemellan förenats med betonhvalf.
Vidare, för att hindra jordens inrasande i källrarna, hafva under nämnda hvalf
gjutits tunna betonväggar, hvilka neddragits 10 cm. under resp. källargolf.
För att gifva grundmurarna erforderlig stabilitet och sammanhållning
hafva ankarjärn inlagts genom pelare och hvalf. Vid verkstadsbyggnaden
visade sig emellertid marken vara af vida lösare beskaffenhet än under de
öfriga byggnaderna, i del att under det c:a 2 meter mäktiga lösa lerlagret
låg ett 5 meter djupt lager af flytsand, som befanns så godt som
omöjligt att genomschakta, hvadan pålning för densamma måste användas. Till
pålar användes timmer af 20 cm:s toppdiameter, nedslagna med stark
lutning utåt och samlade i knippen. På dessa pålknippen göts en betonbädd
afsmalnande uppåt, till dess den öfvergick till pelare, hvarefter grunden
utfördes på samma sätt som för de öfriga byggnaderna. Äfven under
ångpanne-och tvätlstugubyggnadens södra del måste samma förfaringssätt användas.
I ändamål att skydda mot fuktighet beströkos pelarna, hvalfven och
omfattningsmurarna utvändigt med tunnflytande asfalt.
För värmeledningsrören från ångpannehuset till de olika byggnaderna
ansågs nödvändigt att anlägga kulvertar, i hvilka äfven gas-, vatten- och
afloppsledningsrör kunde dragas. Dessa kulvertar, som hafva en invändig
bredd af 1,4 meter samt höjd af 2,i meter, äro utförda af beton. Uti
botten äro de stålslipade och försedda med en rännsten och med en
försänkning för hufvudvattenledningen. Utvändigt äro de bestrukna med asfalt.
För ventilation af kulvertarna äro här och hvar anbragta
ventilationstrummor, utmynnande ofvan marken.
Samtidigt med grundläggningsarbetenas bedrifvande måste till följd af
de fastställda gatuprofilerna för de omgifvande gatorna ett vidsträckt
utfyll-ningsarbete af tomten verkställas. Så är hela det för inrättningen afsedda
området utfylldt till i medeltal 4 meters höjd. Till utfyllningen hafva
fyll-nadsämnen fritt framforslats, dels från schaktningsarbeten för de
omgifvande gatorna och dels från nybyggnadsarbelena å Södermalm. Antalet
lass, hvartdera om en half kub.meter, hvilka under åren 1902—1905 förts
till tomten jämte omgifvande galor, kan uppskattas till omkring Va million.
