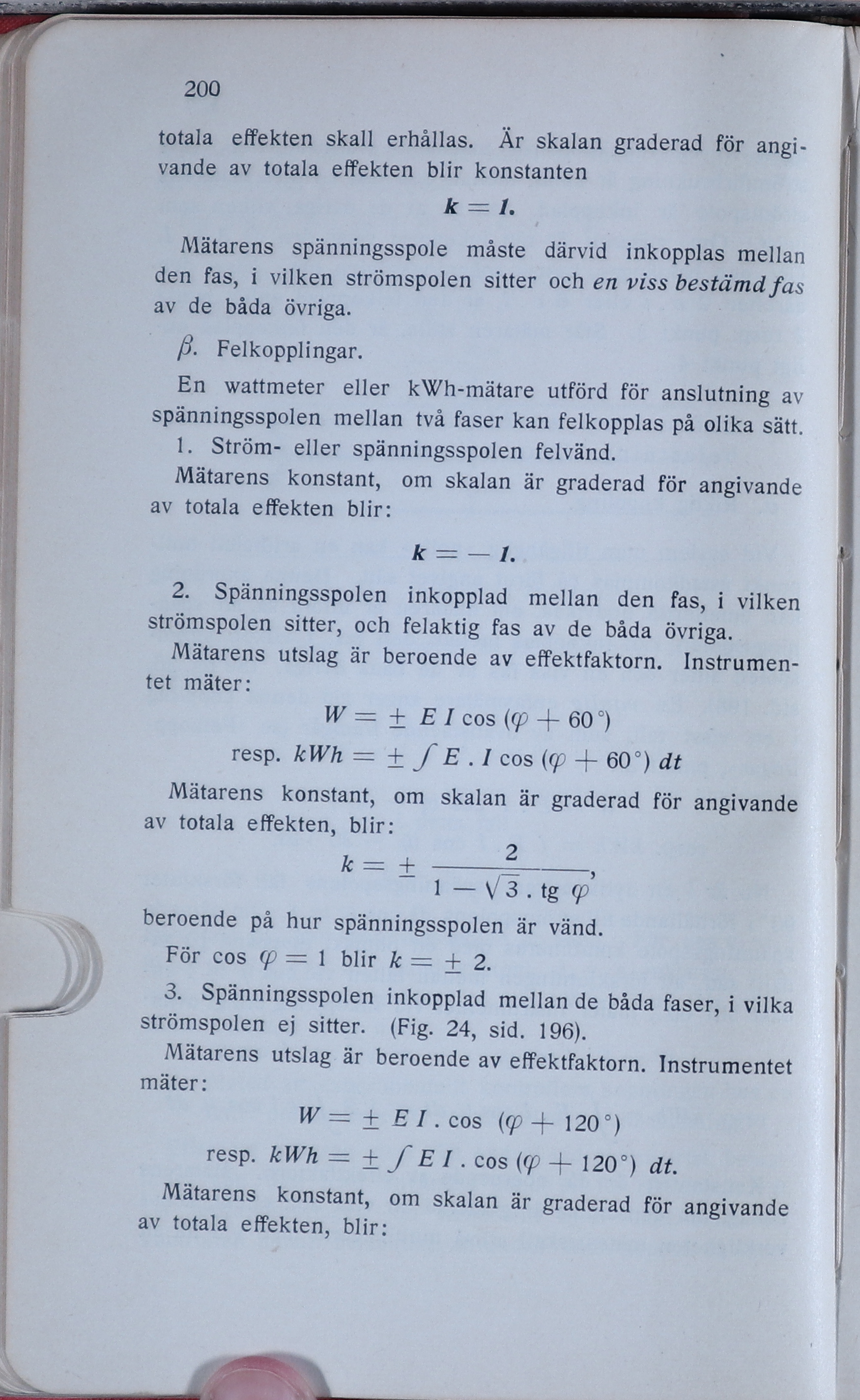

200
totala effekten skall erhållas. Är skalan graderad för
angivande av totala effekten blir konstanten
k = /.
Mätarens spänningsspole måste därvid inkopplas mellan
den fas, i vilken strömspolen sitter och en viss bestämd fas
av de båda övriga.
ß. Felkopplingar.
En wattmeter eller kWh-mätare utförd för anslutning av
spänningsspolen mellan två faser kan felkopplas på olika sätt.
1. Ström- eller spänningsspolen felvänd.
Mätarens konstant, om skalan är graderad för angivande
av totala effekten blir:
k = — /.
2. Spänningsspolen inkopplad mellan den fas, i vilken
strömspolen sitter, och felaktig fas av de båda övriga.
Mätarens utslag är beroende av effektfaktorn.
Instrumentet mäter:
W = ± El eos (<p + 60°)
resp. kWh = ± f E . / eos (;f + 60°) dt
Mätarens konstant, om skalan är graderad för angivande
av totala effekten, blir:
k= ± –I-,
1 — V 3 . tg (p
beroende på hur spänningsspolen är vänd.
För eos (p = 1 blir k = ± 2.
3. Spänningsspolen inkopplad mellan de båda faser, i vilka
strömspolen ej sitter. (Fig. 24, sid. 196).
Mätarens utslag är beroende av effektfaktorn. Instrumentet
mäter:
W = ± El. eos (9?+ 120°)
resp. kWh — ± f E I. eos (<p -f 120°) dt.
Mätarens konstant, om skalan är graderad för angivande
av totala effekten, blir:
