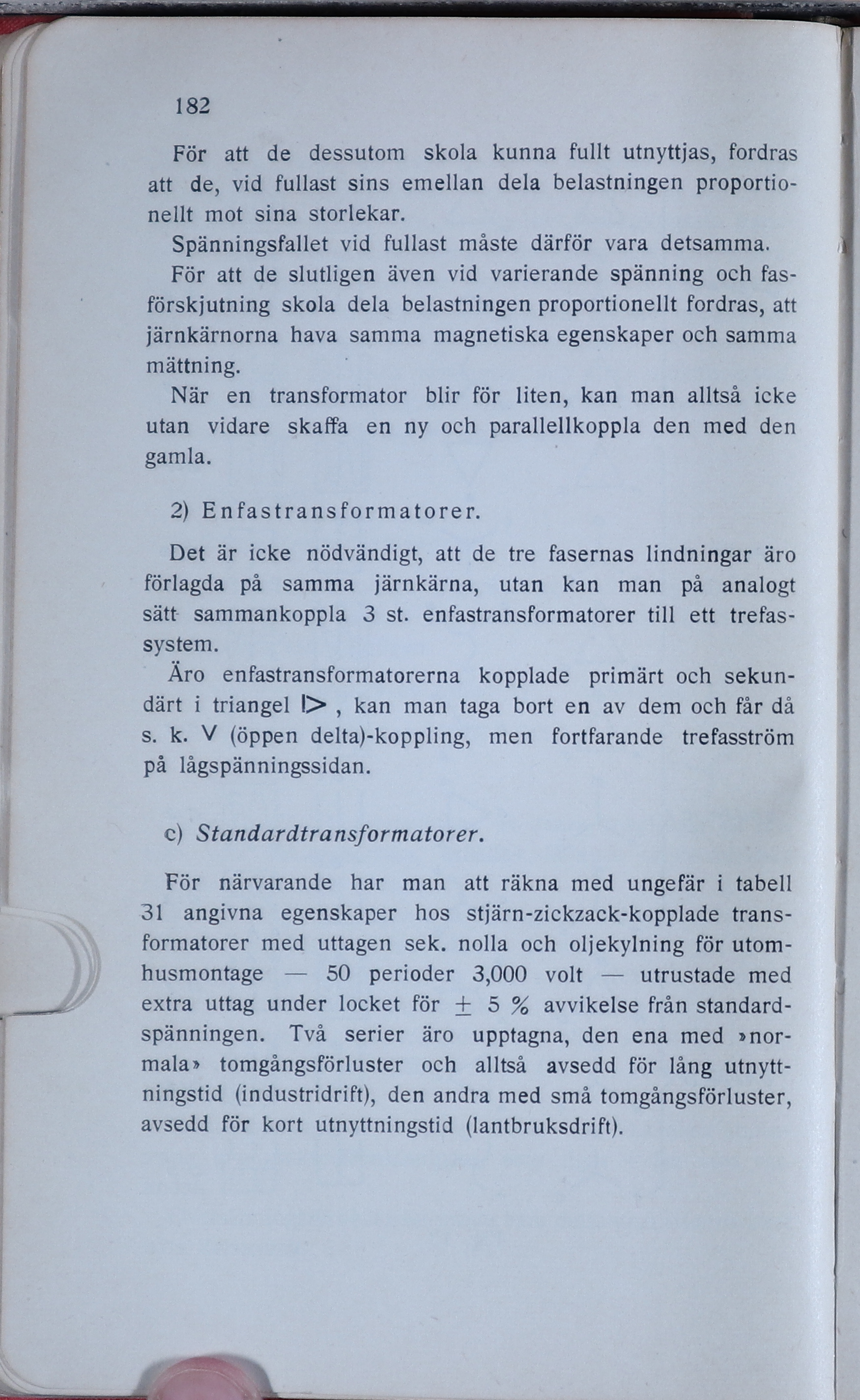

182
För att de dessutom skola kunna fullt utnyttjas, fordras
att de, vid fullast sins emellan dela belastningen
proportionellt mot sina storlekar.
Spänningsfallet vid fullast måste därför vara detsamma.
För att de slutligen även vid varierande spänning och
fasförskjutning skola dela belastningen proportionellt fordras, att
järnkärnorna hava samma magnetiska egenskaper och samma
mättning.
När en transformator blir för liten, kan man alltså icke
utan vidare skaffa en ny och parallellkoppla den med den
gamla.
2) Enfastransformatorer.
Det är icke nödvändigt, att de tre fasernas lindningar äro
förlagda på samma järnkärna, utan kan man på analogt
sätt sammankoppla 3 st. enfastransformatorer till ett
trefassystem.
Äro enfastransformatorerna kopplade primärt och
sekundärt i triangel !> , kan man taga bort en av dem och får då
s. k. V (öppen delta)-koppling, men fortfarande trefasström
på lågspänningssidan.
c) Standardtransformatorer.
För närvarande har man att räkna med ungefär i tabell
31 angivna egenskaper hos stjärn-zickzack-kopplade
transformatorer med uttagen sek. nolla och oljekylning för
utom-husmontage — 50 perioder 3,000 voit — utrustade med
extra uttag under locket för + 5 % avvikelse från
standardspänningen. Två serier äro upptagna, den ena med
»normala» tomgångsförluster och alltså avsedd för lång
utnytt-ningstid (industridrift), den andra med små tomgångsförluster,
avsedd för kort utnyttningstid (lantbruksdrift).
