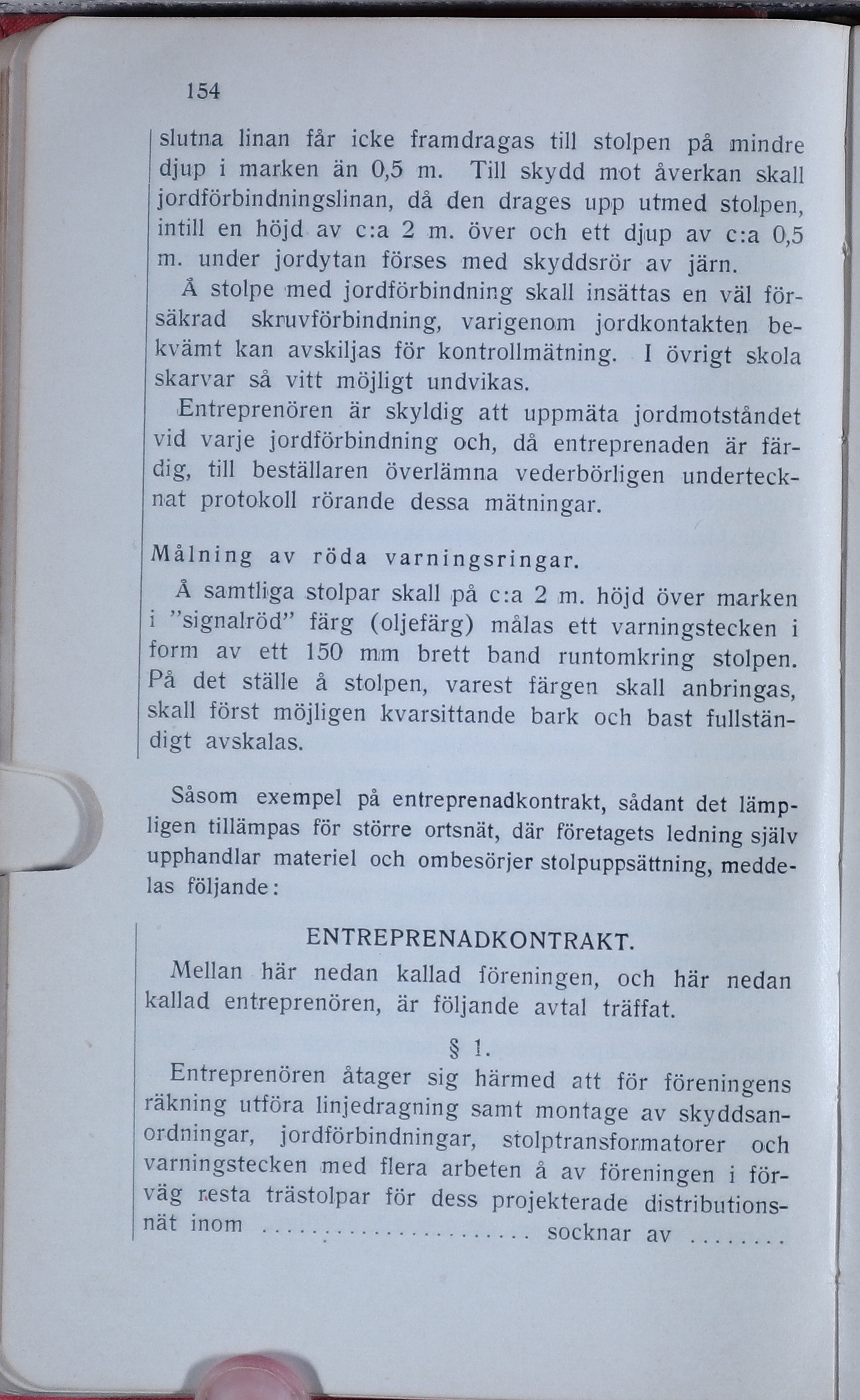

154
slutna linan får icke framdragas till stolpen på imindre
djup i marken än 0,5 m. Till skydd mot åverkan skall
jordförbindningslinan, då den drages upp utmed stolpen,
intill en höjd-av c:a 2 m. över och ett djiup av c:a 0,5
m. under jordytan förses med skyddsrör av järn.
Å stolpe med jordförbindning skall insättas en väl
försäkrad skruvförbindning, varigenom jordkontakten
bekvämt kan avskiljas för kontrollmätning. I övrigt skola
skarvar så vitt möjligt undvikas.
Entreprenören är skyldig att uppmäta jordmotståndet
vid varje jordförbindning och, då entreprenaden är
färdig, till beställaren överlämna vederbörligen
undertecknat protokoll rörande dessa mätningar.
Målning av röda varningsringar.
Å samtliga stolpar skall på c:a 2 ,m. höjd över marken
i "signalröd" färg (oljefärg) målas ett varningstecken i
form av ett 150 mm brett band runtomkring stolpen.
På det ställe å stolpen, varest färgen skall anbringas,
skall först möjligen kvarsittande bark och bast
fullständigt avskalas.
Såsom exempel på entreprenadkontrakt, sådant det
lämpligen tillämpas för större ortsnät, där företagets ledning själv
upphandlar materiel och ombesörjer stolpuppsättning,
meddelas följande:
ENTREPRENADKONTRAKT.
Mellan här nedan kallad föreningen, och här nedan
kallad entreprenören, är följande avtal träffat.
§ |
Entreprenören åtager sig härmed att för föreningens
räkning utföra linjedragning samt montage av
skyddsanordningar, jordförbindningar, stolptransformatorer och
varningstecken med flera arbeten å av föreningen i
förväg r.esta trästolpar för dess projekterade
distributionsnät inom ...................... socknar av ........
