fs~> 1^ JcS IS
UllllllJllnillllllliiiÜJllliijliiÜ
io>
CXI
illlliill
lliliiill
CO
Illlliill
ro
s FL
iiiiiin½iti

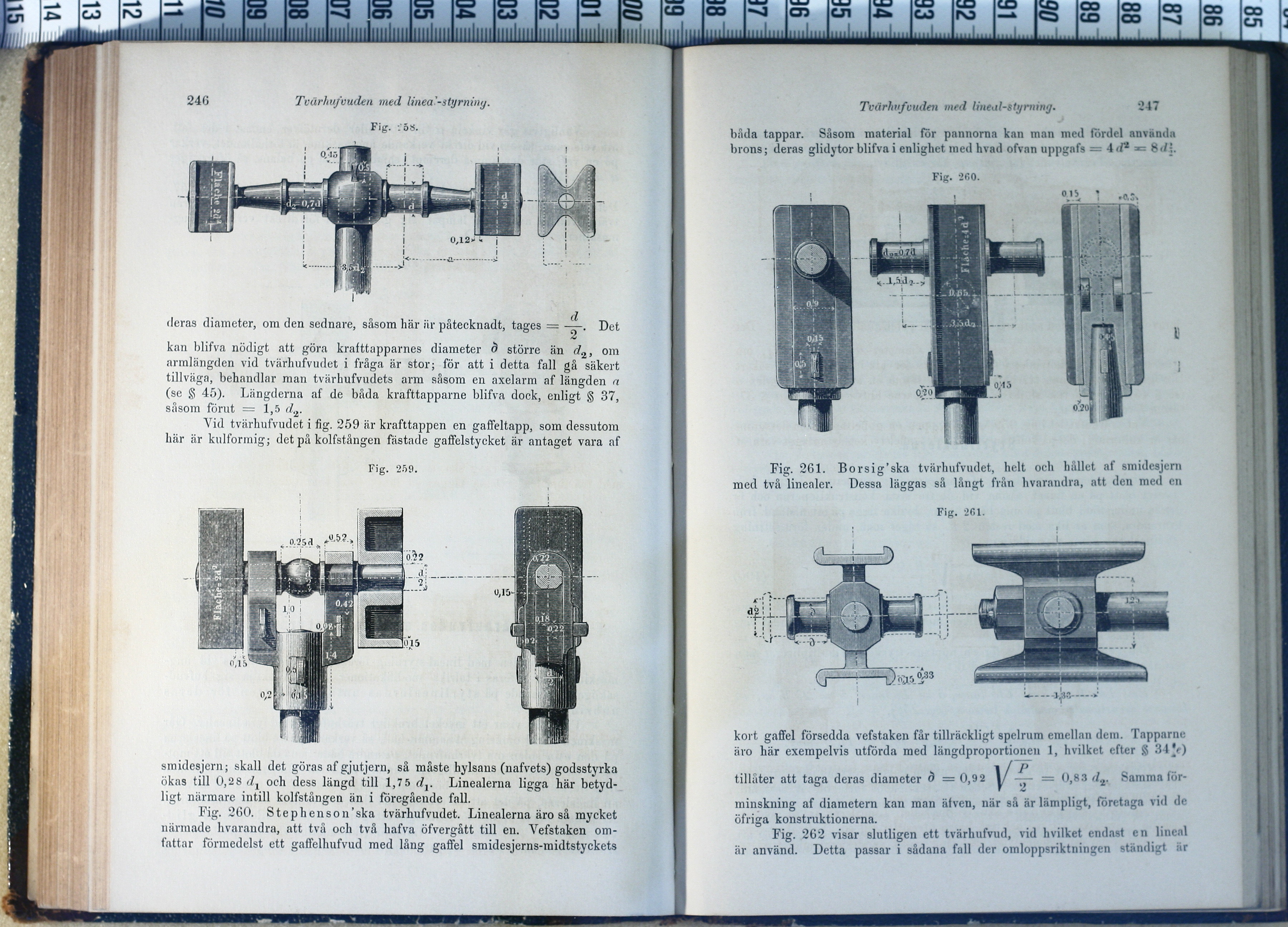

246
Tvårhufvuden med Unea-styrning.
Fig. :-5a.
deras diameter, om den sednare, såsom här iir påtecknadt, tages = -^-. Det
kan blifva nödigt att göra kraittapparnes diameter o större än d*, om
armlängden vid tvärhuiVudet i fråga är stor; för att i detta fall gå säkert
tillväga, behandlar man tvärhufvudets arm såsom en axelarm af längden a
(se § 45). Längderna af de båda krafttapparne blifva dock, enligt § 37,
såsom förut = 1,5 d2.
Vid tvärhufvudet i fig. 259 är krafttappen en gaffeltapp, som dessutom
här är kulformig; det på kolfstången fastade gaffelstycket är antaget vara af
Fig. 259.
CO
Wiliw
O?
lilliliU
CJI
(0
CO
CD
ro
OD
§
oo
CO
oo
oo
oo
smidesjern; skall det göras af gjutjern, så måste hylsans (nafvets) godsstyrka
ökas till 0,28 dt och dess längd till 1,75 dv Linealerna ligga här betyd-_
ligt närmare intill kolfstången än i föregående fall.
Fig. 260. Stephenson’ska tvärhufvudet. Linealerna äro så mycket
närmade hvarandra, att två och två hafva öfvergått till en. Vefstaken
omfattar formedelst ett gaffelhufvud med lång gaffel smidesjerns-midtstyckets
Tvdrhufvuden med Imeiil-styrmng.
247
båda tappar. Såsom material för pannorna kan man med fördel använda
brons; deras glidytor blifva i enlighet med hvad ofvan uppgnfs = 4d2 = 8<1.S.
Fig. 260.
Fig. 261. Borsig’ska tvärhufvudet, helt och hållet af smidesjern
med två linealer. Dessa läggas så långt från hvarandra, att den med en
Fig. 261.
w
oo
len
kort gaffel försedda vefstaken får tillräckligt spelrum emellan dem. Tapparne
äro här exempelvis utförda med längdproportionen 1, hvilket efter § 34’e)
tillåter att taga deras diameter d =0,92 1/ —- == 0,83 dv Samma
förminskning af diametern kan man äfven, när så är lämpligt, företaga vid de
öfriga konstruktionerna.
Fig. .262 visar slutligen ett tvärhufvud, vid hvilket endast en lineal
är använd. Detta passar i sådana fall der omloppsriktningen ständigt är
