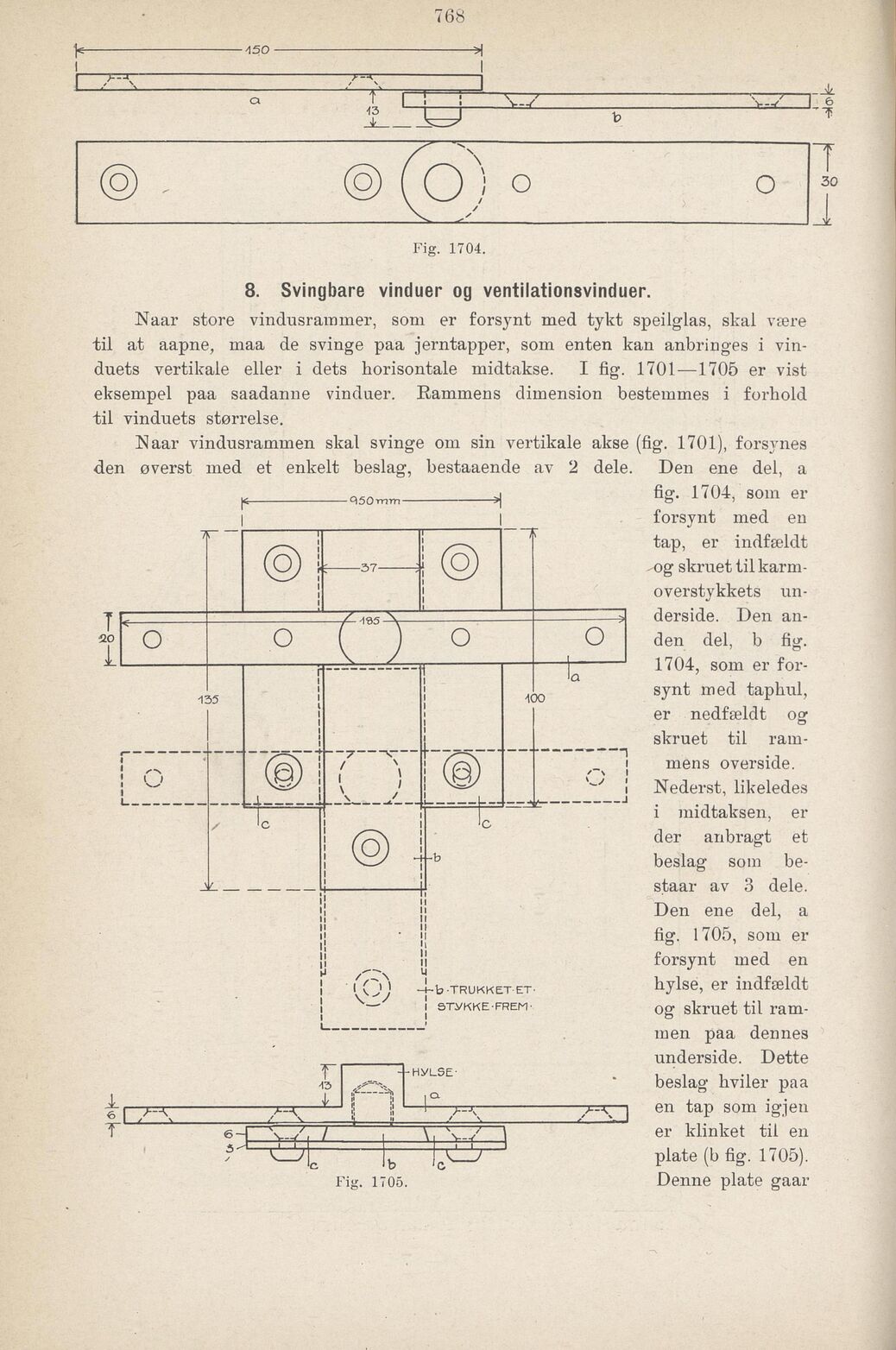

8. Svingbare vinduer og ventilationsvinduer.
Naar store vindusrammer, som er forsynt med tykt speilglas, skal være
til at aapne, maa de svinge paa jerntapper, som enten kan anbringes i vin
duets vertikale eller i dets horisontale midtakse. I fig. 1701 —1705 er vist
eksempel paa saadanne vinduer. Eammens dimension bestemmes i forhold
til vinduets størrelse.
Naar vindusrammen skal svinge om sin vertikale akse (fig. 1701), forsynes
den øverst med et enkelt beslag, bestaaende av 2 dele. Den ene del, a
050 mm 8
i| II
i n
i! ii
ii ii
i| ’ 11
11 II
i1 /7- n u\
I( ’ 1 -j-b-TRUKKET ET
I STVKKE-FREM-
I I
Fig. 1705.
fig. 1704, som er
forsynt med en
tap, er indfældt
og skruet til karm
overstykkets un
derside. Den an
den del, b fig.
1704, som er for
synt med taphul,
er nedfældt og
skruet til ram
mens overside.
Nederst, likeledes
i midtaksen, er
der anbragt et
beslag som be
staar av 3 dele.
Den ene del, a
fig. 1705, som er
forsynt med en
hylse, er indfældt
og skruet til ram
men paa dennes
underside. Dette
beslag kviler paa
en tap som igjen
er klinket til en
plate (b fig. 1705).
Denne plate gaar
® ’ ® (o) o “
