713
Desuten byder disse søiler, likesom alle enkeltprofiler, den fordel at alt nagle
arbeide undtagen for tilknytning ved top og fot bortfalder; derved opveies
ialfald i nogen grad den bøiere materialpris. Ogsaa den store bøiningsfasthet
er ofte en væsentlig fordel.
Fire vinkeljern sammenstilles
som før nævnt til et kors, men
ogsaa i firkant eller sammen med
stamme og lameller til I-form;
ofte mangler lamellene, og stam
men erstattes med forgitring (fig.
1600).

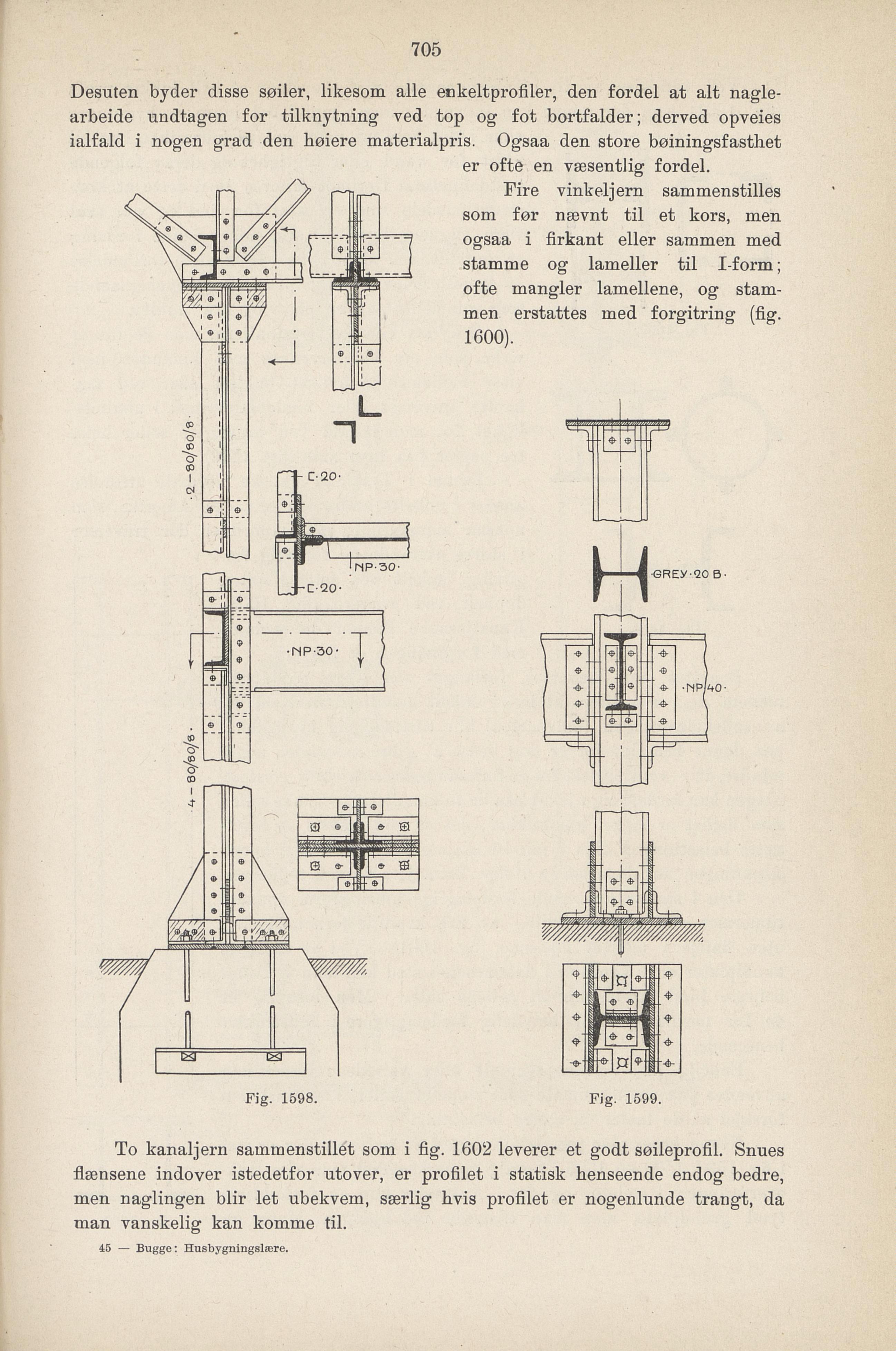

Fig. 1698. Fig. 1599.
To kanaljern samraenstillet som i fig. 1602 leverer et godt søileprofil. Snues
flænsene indover istedetfor utover, er profilet i statisk henseende endog bedre,
men naglingen blir let ubekvem, særlig hvis profilet er nogenlunde trangt, da
man vanskelig kan komme til.
45 — Bugge: Husbygningslære.
