668

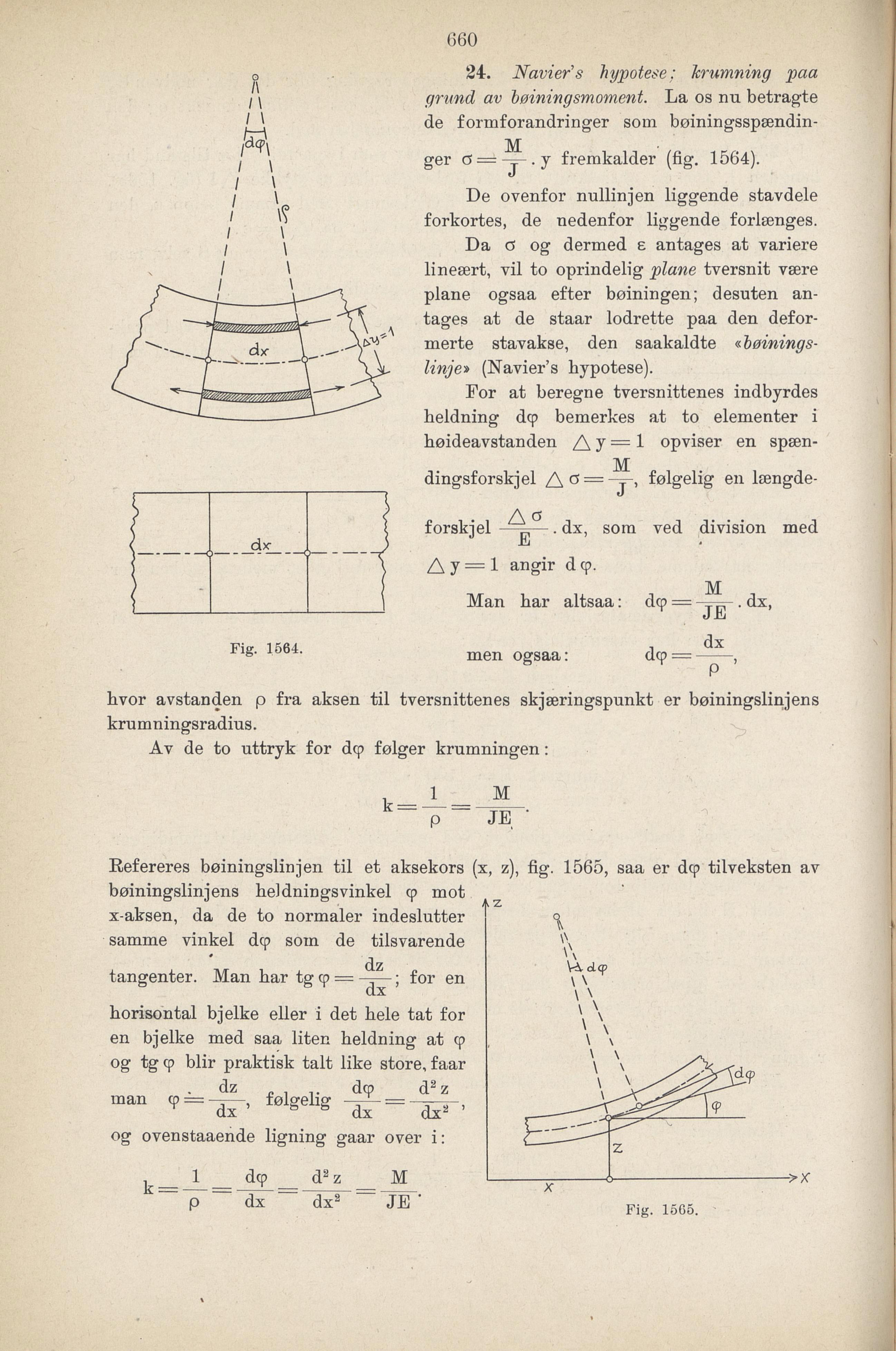

24. hypotese; Tcrumning paa
grund av høiningsmoment. La os nu betragte
de formforandringer som bøiningsspændin-
M
ger c5==-Y-.y fremkalder (fig. 1564).
J
De ovenfor nullinjen liggende stavdele
forkortes, de nedenfor liggende forlænges.
Da P og dermed e antages at variere
lineært, vil to oprindelig plane tversnit være
plane ogsaa efter bøiningen; desuten an
tages at de staar lodrette paa den defor
merte stavakse, den saakaldte «høinings
linje» (NavieFs hypotese).
For at beregne tversnittenes indbyrdes
heidning dcp bemerkes at to elementer i
høideavstanden /\y=l opviser en spæn-
M
dingsforskjel /\o =y
, følgelig en længde
forskjel • dx, som ved division med
Jdj
Fig. 1564. men ogsaa:
hvor avstanden p fra aksen til tversnittenes skjæringspunkt er bøiningslinjens
krumningsradius.
Av de to uttryk for dcp følger krumningen:
Refereres bøiningslinjen til et aksekors (x, z), fig. 1565, saa er dcp tilveksten av
bøiningslinjens heldningsvinkel cp mot
x-aksen, da de to normaler indeslutter
samme vinkel dcp som de tilsvarende
(Jz
tangenter. Man har tg cp = —j-—; for en
horisontal bjelke eller i det hele tat for
en bjelke med saa liten heidning at cp
og tg cp blir praktisk talt like store, faar
Fig. 1566.
A J = 1 angir d cp.
M
Man har altsaa; dcp = . dx,
J jii
. dx
d9=T-,
1 M
p “ Te
dz . ... dcp d2 z
man cp =—— følgelig
T dx ’ s s dx dx2 ’
og ovenstaaende ligning gaar over i:
k 1 dcp d2 z M
p dx dx2 JE ’
