636
|
har været 50—60 cm. og tykkelsen 5—9 mm. Av glas benyttes traadglas
eller raaglas.
Monteringen av «Wema»-sprossen er meget enkel og behøver ikke at ske ved
speicalister. Den faldt før verdenskrigen væsentlig billigere end «Eclipse»-sprossen.
Av fig. 1508
—1512 sees
hvorledes
sprosse og
bærer for
bindes ved
avdelt tæk
ning, og av
fig. 1513
naar spros
seneersam-
mensveiset
foratopnaa
en fortlø
pende uav
brutt tæk-
ning fra
møne til
takrende.
Fig. 1514.
Av disse fignrer vil ogsaa fremgaa enkelte andre detaljer ved konstruk
tionen, saasom mønetækning og maaten hvorpaa man lar glasplatene raøtes.

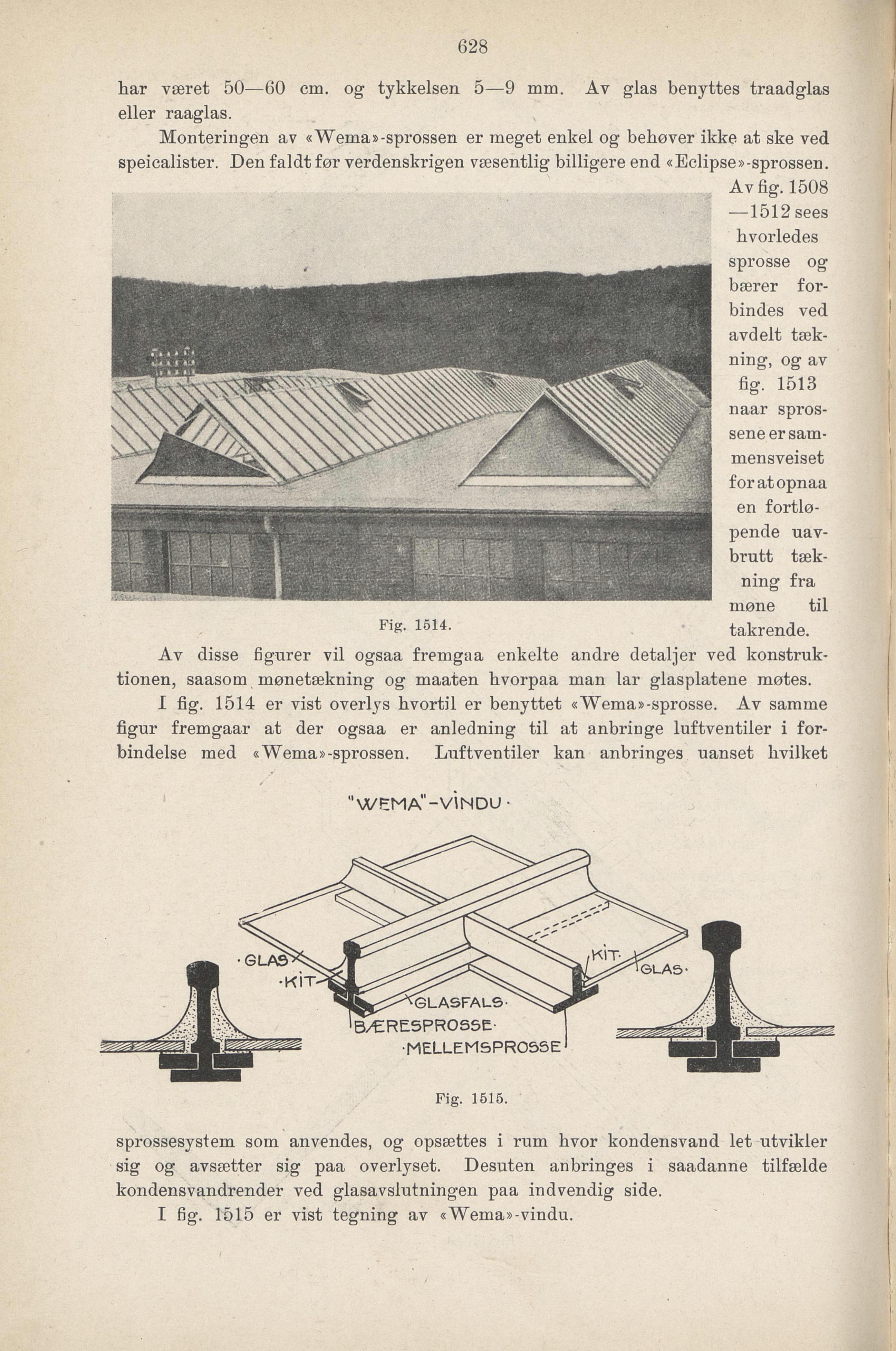

I fig. 1514 er vist overlys hvortil er benyttet «Wema»-sprosse. Av samme
figur fremgaar at der ogsaa er anledning til at anbringe luftventiler i for
bindelse med «Wema»-sprossen. Luftventiler kan anbringes uanset hvilket
Fig. 1615.
sprossesystem som anvendes, og opsættes i mm hvor kondensvand let utvikler
sig og avsætter sig paa overlyset. Desuten anbringes i saadanne tilfælde
kondensvandrender ved glasavslutningen paa indvendig side.
I fig. 1515 er vist tegning av «Wema»-vindu.
