621

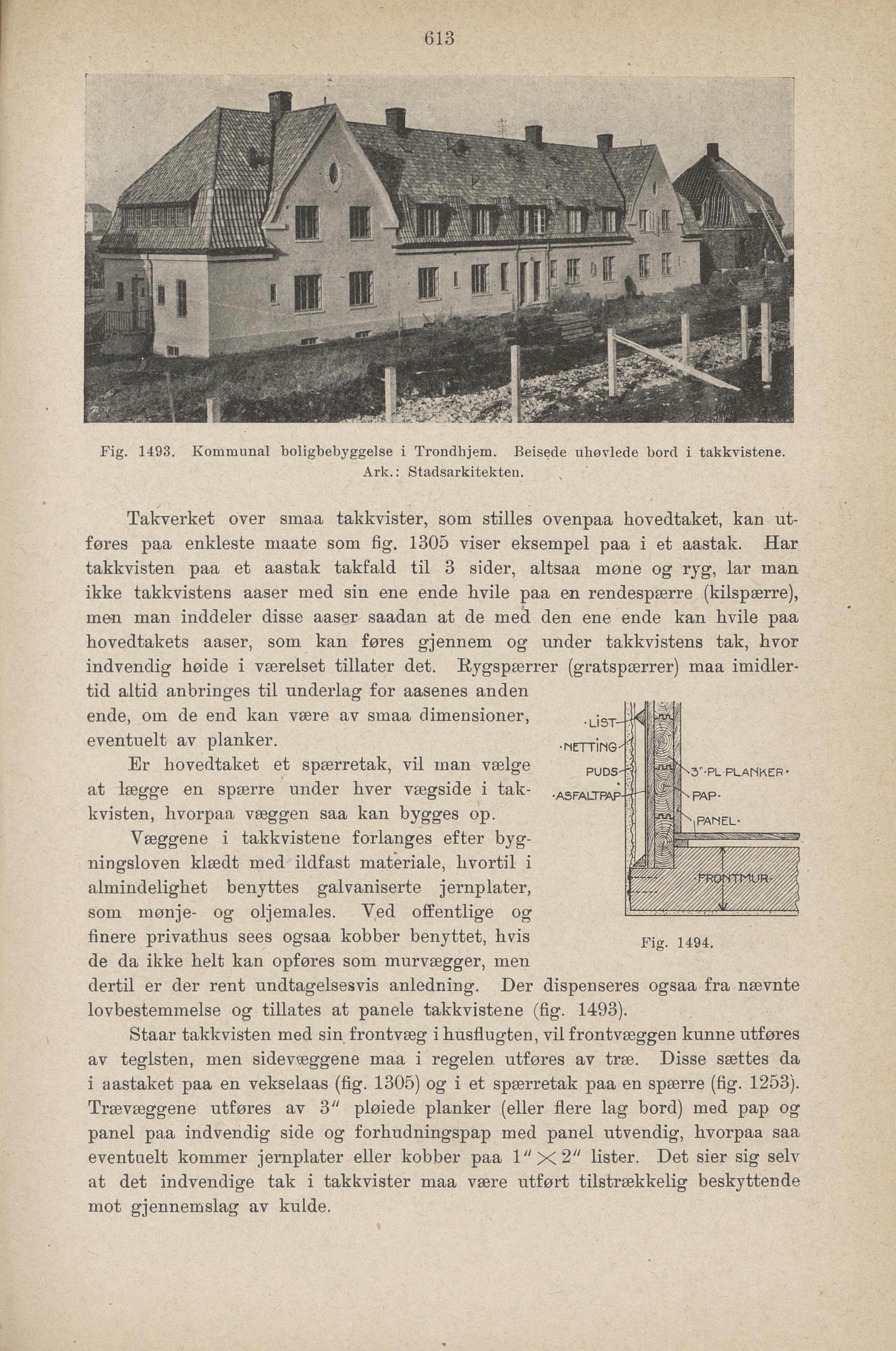

Fig. 1493. Kommunal boligbebyggelse i Trondhjem. Beisede ubøvlede bord i takkvistene.
Ark.: Stadsarkitekteu.
Takverket over smaa takkvister, som stilles ovenpaa hovedtaket, kan ut
føres paa enkleste maate som fig. 1305 viser eksempel paa iet aastak. Har
takkvisten paa et aastak takfald til 3 sider, altsaa møne og ryg, lar man
ikke takkvistens aaser med sin ene ende hvile paa en rendespærre (kilspærre),
men man inddeler disse aaser saadan at de med den ene ende kan hvile paa
hovedtakets aaser, som kan føres gjennem og under takkvistens tak, livor
indvendig høide i værelset tillater det. Rygspærrer (gratspærrer) maa imidler
tid altid anbringes til underlag for aasenes anden
ende, om de end kan være av smaa dimensioner,
eventuelt av planker.
Er hovedtaket et spærretak, vil man vælge
at lægge en spærre under hver vægside i tak
kvisten, hvorpaa væggen saa kan bygges op.
Væggene i takkvistene forlanges efter byg
ningsloven klædt med ildfast materiale, hvortil i
almindelighet benyttes galvaniserte jernplater,
som mønje- og oljemales. Yed offentlige og
finere privathus sees ogsaa kobber benyttet, hvis Fi„ ] 494
de da ikke helt kan opføres som murvægger, men
dertil er der rent undtagelsesvis anledning. Der dispenseres ogsaa fra nævnte
lovbestemmelse og tillates at panele takkvistene (fig. 1493).
Staar takkvisten med sin frontvæg i husflugten, vil frontvæggen kunne utføres
av teglsten, men sidevæggene maa i regelen, utføres av træ. Disse sættes da
i aastaket paa en vekselaas (fig. 1305) og i et spærretak paa en spærre (fig. 1253).
Trævæggene utføres av 3" pløiede planker (eller flere lag bord) med pap og
panel paa indvendig side og forhudningspap med panel utvendig, hvorpaa saa
eventuelt kommer jernplater eller kobber paa 1" X2" lister. Det sier sig seiv
at det indvendige tak i takkvister maa være utført tilstrækkelig beskyttende
mot gjennemslag av kulde.
