553
Forøvrig fremgaar konstruktionen di
rekte av figurene.
Runde taarnhjelmer benyttes sjel
den, bl. a. fordi de er vanskelige at
bordtække. Da bordtakets enkelte bord
med sin længde maa anbringes efter
takets høide, indlægges kranser av plan
ker som spikerslag raellem spærrene i
horisontal stilling, idet den runde hjelm
altid konstrueres som spærretak.
Fig. 1340 viser øverste del av en
rund taarnhjelm med plan og detaljer
av plankekransene, som sammensættes
av to lag krydsende planker.
Moderne taarnhjelmJconstruktioner ut
føres dels helt av træ, dels av træ med
anvendelse av jern i alle knutepunkter
og til krydsforstivninger i takflatene
og dels ogsaa helt av jern. I regelen
vil man hos os vælge træ til takverk i
taarnhjelmer, fordi hjelmene nu gjøres
meget lave. De i større deler av vort
land herskende _ sterke storme tilsier
ialfald det. Om taarnhjelmer av jern
henvises til avsnittet om jernkonstruk
tioner. I det efterfølgende vises nogen
eksempler paa utførte tyske og norske
taarnhjelmer av træ, og delvis med an
vendelse av jern.

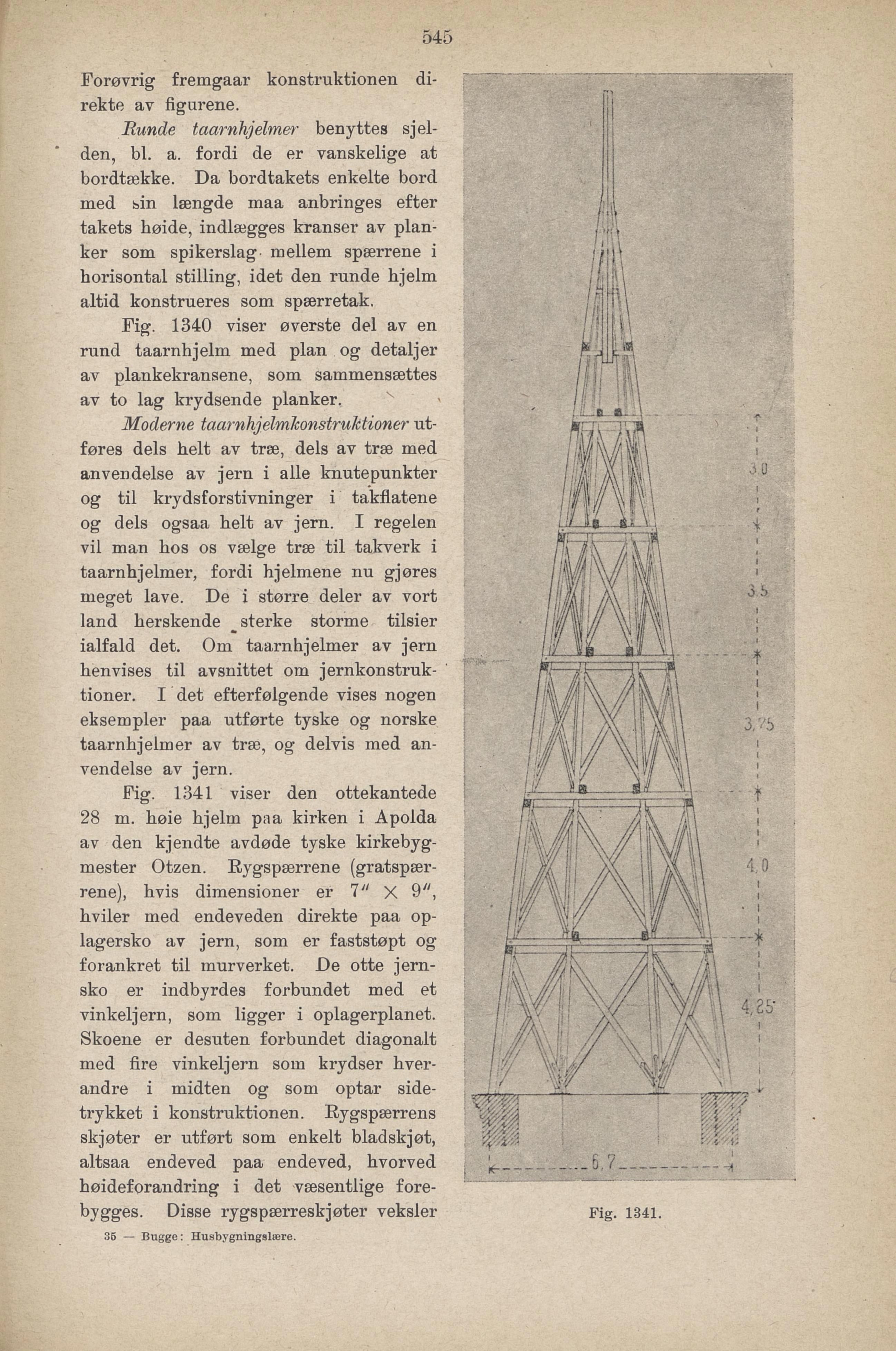

Fig. 1341 viser den ottekantede
28 m. høie hjelm paa kirken i Apolda
av den kjendte avdøde tyske kirkebyg
mester Otzen. Rygspærrene (gratspær
rene), hvis dimensioner er 7" X 9",
hviler med endeveden direkte paa op
lagersko av jern, som er faststøpt og
forankret til murverket. De otte jern
sko er indbyrdes forbundet med et
vinkeljern, som ligger i oplagerplanet.
Skoene er desuten forbundet diagonalt
med fire vinkeljern som krydser hver
andre i midten og som optar side
trykket i konstruktionen. Eygspærrens
skjøter er utført som enkelt bladskjøt,
altsaa endeved paa endeved, hvorved
høideforandring i det væsentlige fore
bygges. Disse rygspærreskjøter veksler
35 — Bugge: Husbygniugslære.
Fig. 1341.
