struktionsdeler. I forbindelse hermed utarbeides ogsaa plan av loftbjelkelaget,
saafremt dettes planlæggelse avhængiggjøres av takkonstruktionen, hvilket
det, som av ovenstaaende vil fremgaa, i regelen gjør, dog i større og
mindre grad.
iO p .1 P 5 U .5 .fe 7 » P | QmeYer-
f
Fig. 1252

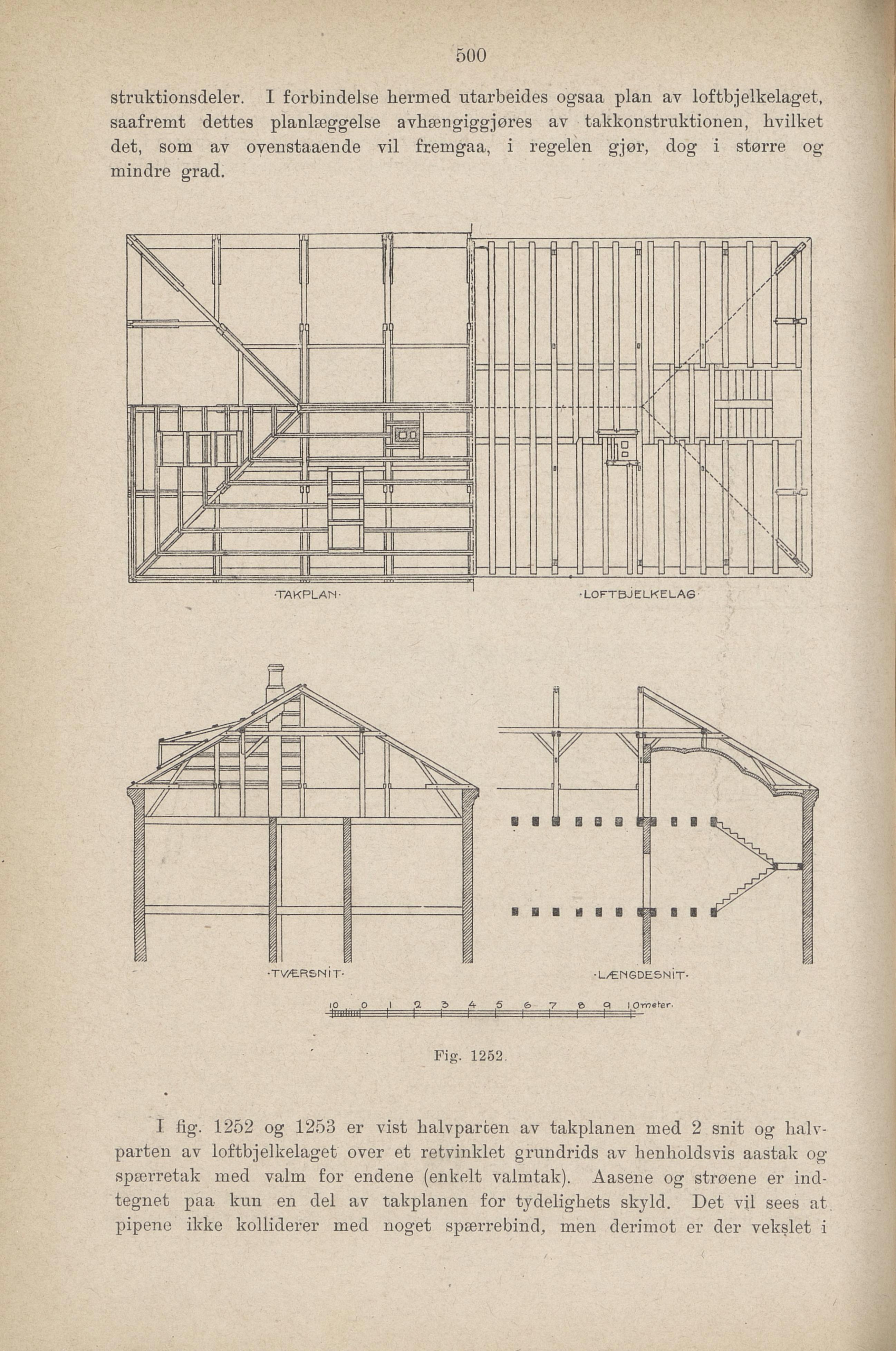

I hg. 1252 og 1253 er vist halvparten av takplanen med 2 snit og halv
parten av loftbjelkelaget over et retvinklet grundrids av henholdsvis aastak og
spærretak med valm for endene (enkelt valmtak). Aasene og strøene er ind
tegnet paa knn en del av takplanen for tydelighets skyld. Det vil sees at
pipene ikke kolliderer med noget spærrebind, men derimot er der vekslet i
