372

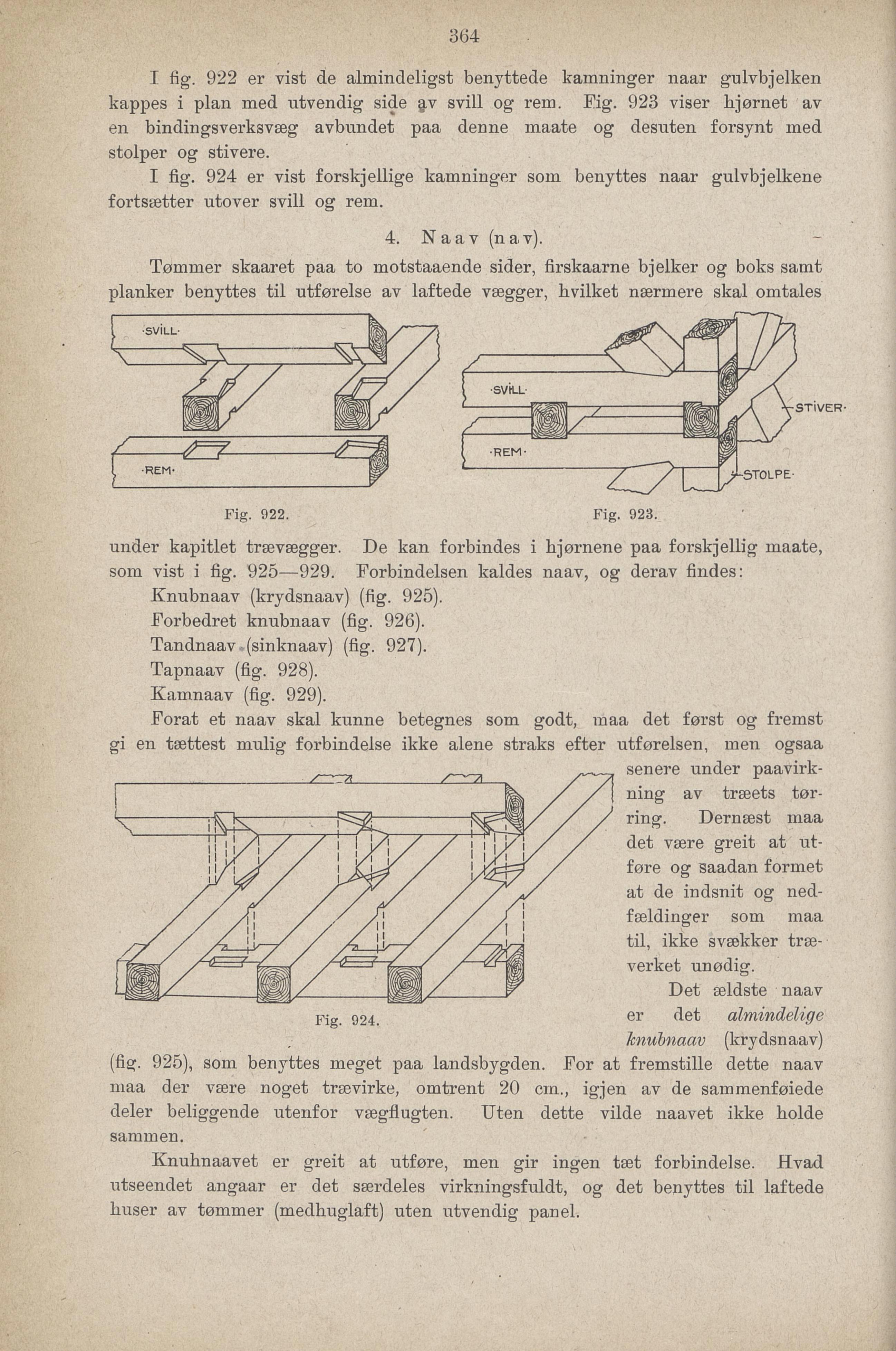

I fig. 922 er vist de almindeligst benjttede kamninger naar gulvbjelken
kappes i plan med utvendig side §,v svill og rein. Kg. 923 viser lijørnet av
en bindingsverksvæg avbundet paa denne maate og desuten forsynt med
stolper og stivere.
I fig. 924 er vist forskjellige kamninger som benyttes naar gulvbjelkene
fortsætter utover svill og rem.
4. Na a v (n av).
Tømmer skaaret paa to motstaaende sider, firskaarne bjelker og boks samt
planker benyttes til utførelse av laftede vægger, hvilket nærmere skal omtales
Fig. 922. Fig. 923.
under kapitlet trævægger. De kan forbindes i hjørnene paa forskjellig maate,
som vist i fig. 925—929. Forbindelsen kaldes naav, og derav findes:
Knubnaav (krydsnaav) (fig. 925).
Forbedret knnbnaav (fig. 926).
Tandnaav (sinknaav) (fig. 927).
Tapnaav (fig. 928).
Kamnaav (fig. 929).
Forat et naav skal kunne betegnes som godt, maa det først og fremst
gi en tættest mulig forbindelse ikke alene straks efter utførelsen, men ogsaa
senere under paavirk
ning av træets tør
ring. Dernæst maa
det være greit at ut
føre og saadan formet
at de indsnit og ned
fældinger som maa
til, ikke svækker træ
verket unødig.
Det ældste naav
er det almindelige
Jcnubnaav (krydsnaav)
Fig. 924.
(fig. 925), som benyttes meget paa landsbygden. For at fremstille dette naav
maa der være noget trævirke, omtrent 20 cm., igjen av de sammenføiede
deler beliggende utenfor vægflugten. Uten dette vilde naavet ikke holde
sammen.
Knuhnaavet er greit at utføre, men gir ingen tæt forbindelse. Hvad
ntseendet angaar er det særdeles virkningsfnldt, og det benyttes til laftede
huser av tømmer (medhuglaft) uten utvendig panel.
