366
1

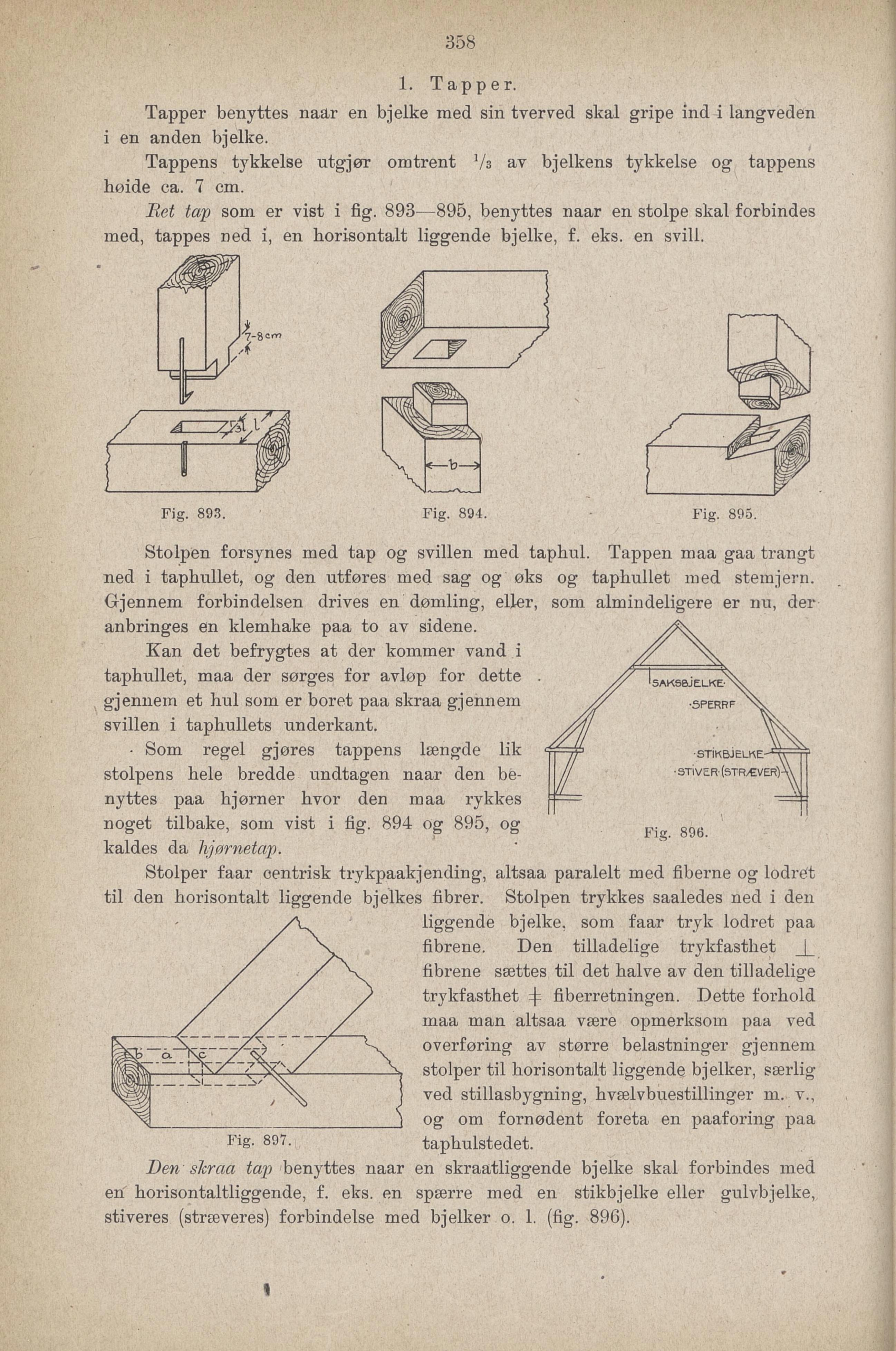

1. Tapper.
Tapper benyttes naar en bjelke raed sin tverved skal gripe ind i langveden
i en anden bjelke.
Tappens tykkelse utgjør omtrent Vs av bjelkens tykkelse og tappens
høide ca. 7 cm.
Het tap som er vist i fig. 893—895, benyttes naar en stolpe skal forbindes
med, tappes ned i, en horisontalt liggende bjelke, f. eks. en svill.
Fig. 893. Fig. 894. Fig. 895.
Stolpén forsynes med tap og svillen med taphul. Tappen maa gaa trangt
ned i taphnllet, og den utføres med sag og øks og taphullet med stemjern.
Gjennem forbindelsen drives en dømling, eller, som almindeligere er nu, der
anbringes en klemhake paa to av sidene.
Kan det befrygtes at der kommer vand i
taphullet, maa der sørges for avløp for dette
gjennem et hui som er boret paa skraa gjennem
svillen i taphullets underkant.
• Som regel gjøres tappens længde lik
stolpens hele bredde undtagen naar den be
nyttes paa hjørner hvor den maa rykkes
noget tilbake, som vist i fig. 894 og 895, og
kaldes da hjørnetap.
Fig. 896.
Stolper faar centrisk trykpaakjending, altsaa paralelt med fiberne og lodrét
til den horisontalt liggende bjelkes fibrer. Stolpen trykkes saaledes ned i den
liggende bjelke, som faar tryk lodret paa
fibrene. Den tilladelige trykfasthet J_
fibrene sættes til det halve av den tilladelige
trykfasthet 41 fiberretningen. Dette forhold
maa man altsaa være opmerksom paa ved
overføring av større belastninger gjennem
stolper til horisontalt liggende bjelker, særlig
ved stillasbygning, hvælvbuestillinger m. v.,
og om fornødent foreta en paaforing paa
taphulstedet.
Fig. 897.
Den sJcraa tap benyttes naar en skraatliggende bjelke skal forbindes med
en horisontaltliggende, f. eks. en spærre med en stikbjelke eller gulvbjelke,
stiveres (stræveres) forbindelse med bjelker o. 1. (fig. 896).
