252
I

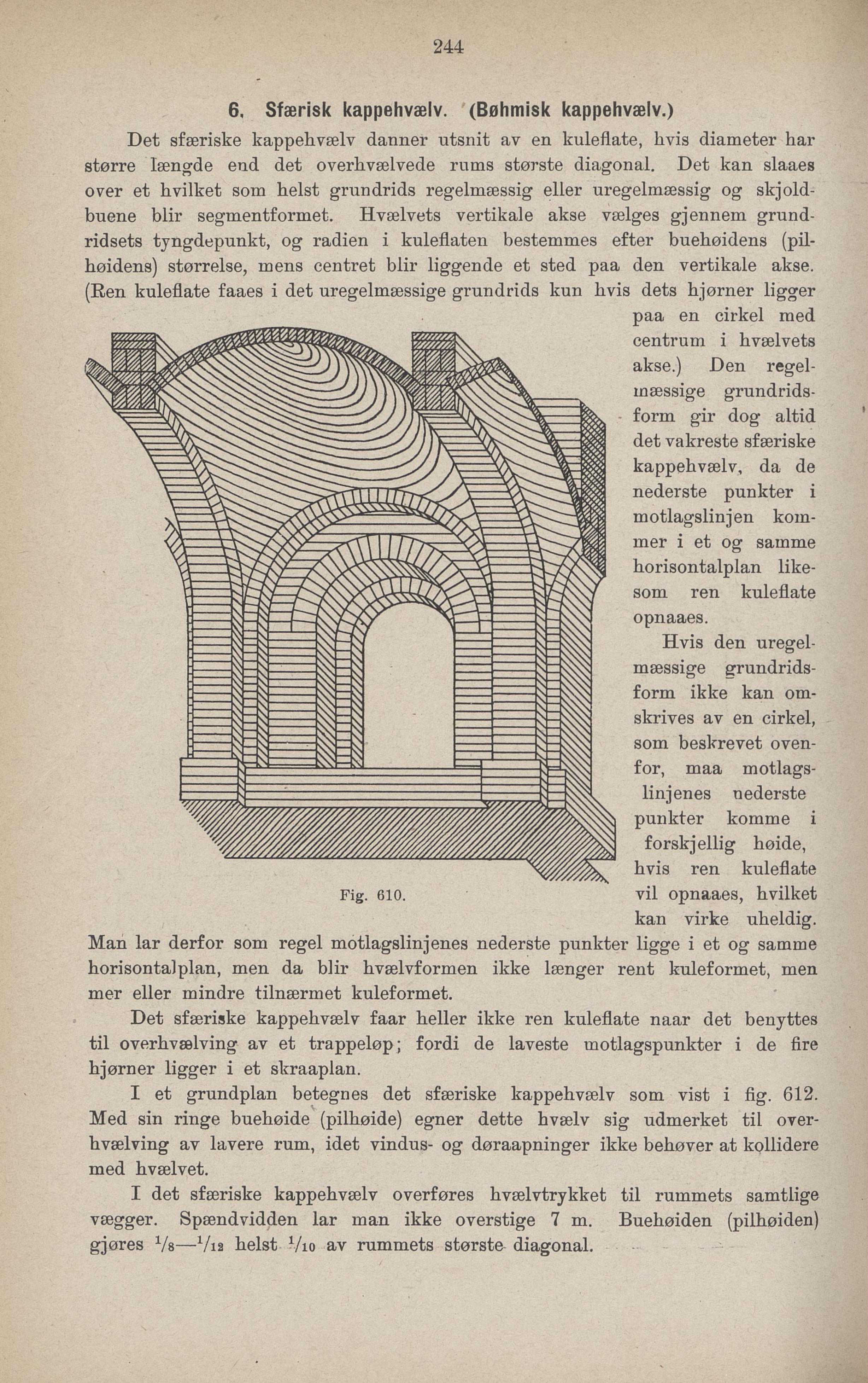

6. Sfærisk kappehvælv. (Bøhmisk kappehvæiv.)
Det sfæriske kappehvælv danner utsnit av en kuleflate, hvis diameter har
større længde end det overhvælvede rums største diagonal. Det kan slaaes
over et hvilket som helst grundrids regelmæssig eller uregelmæssig og skjold
buene blir segmentformet. Hvælvets vertikale akse vælges gjennem grund
ridsets tyngdepunkt, og radien i kuleflaten bestemmes efter buehøidens (pil
høidens) størrelse, mens centret blir liggende et sted paa den vertikale akse.
(Ren kuleflate faaes i det uregelmæssige grundrids kun hvis dets hjørner ligger
paa en cirkel med
centrum i hvælvets
akse.) Den regel
mæssige grundrids
form gir dog altid
det vakreste sfæriske
kappehvælv, da de
nederste punkter i
motlagslinjen kom
mer i et og samme
horisontalplan like
som ren kuleflate
opnaaes.
forskjellig høide,
hvis ren kuleflate
vil opnaaes, hvilket
kan virke uheldig.
Fig. 610.
Man lar derfor som regel motlagslinjenes nederste punkter ligge i et og samme
horisontalplan, men da blir hvælvformen ikke længer rent kuleformet, men
mer eller mindre tilnærmet kuleformet.
Det sfæriske kappehvælv faar heller ikke ren kuleflate naar det beuyttes
til overhvælving av et trappeløp; fordi de laveste motlagspunkter i de fire
hjørner ligger i et skraaplan.
I et grundplan betegnes det sfæriske kappehvælv som vist i fig. 612.
Med sin ringe buehøide (pilhøide) egner dette hvælv sig udmerket til over
hvælving av lavere rum, idet vindus- og døraapninger ikke behøver at kollidere
med hvælvet.
I det sfæriske kappehvælv overføres hvælvtrykket til rummets samtlige
vægger. Spændvidden lar man ikke overstige 7m. Buehøiden (pilhøiden)
gjøres Vs—Via helst Vio av rummets største diagonal.
Hvis den uregel
mæssige grundrids
form ikke kan om
skrives av en cirkel,
som beskrevet oven
for, maa motlags
linjenes nederste
punkter komme i
