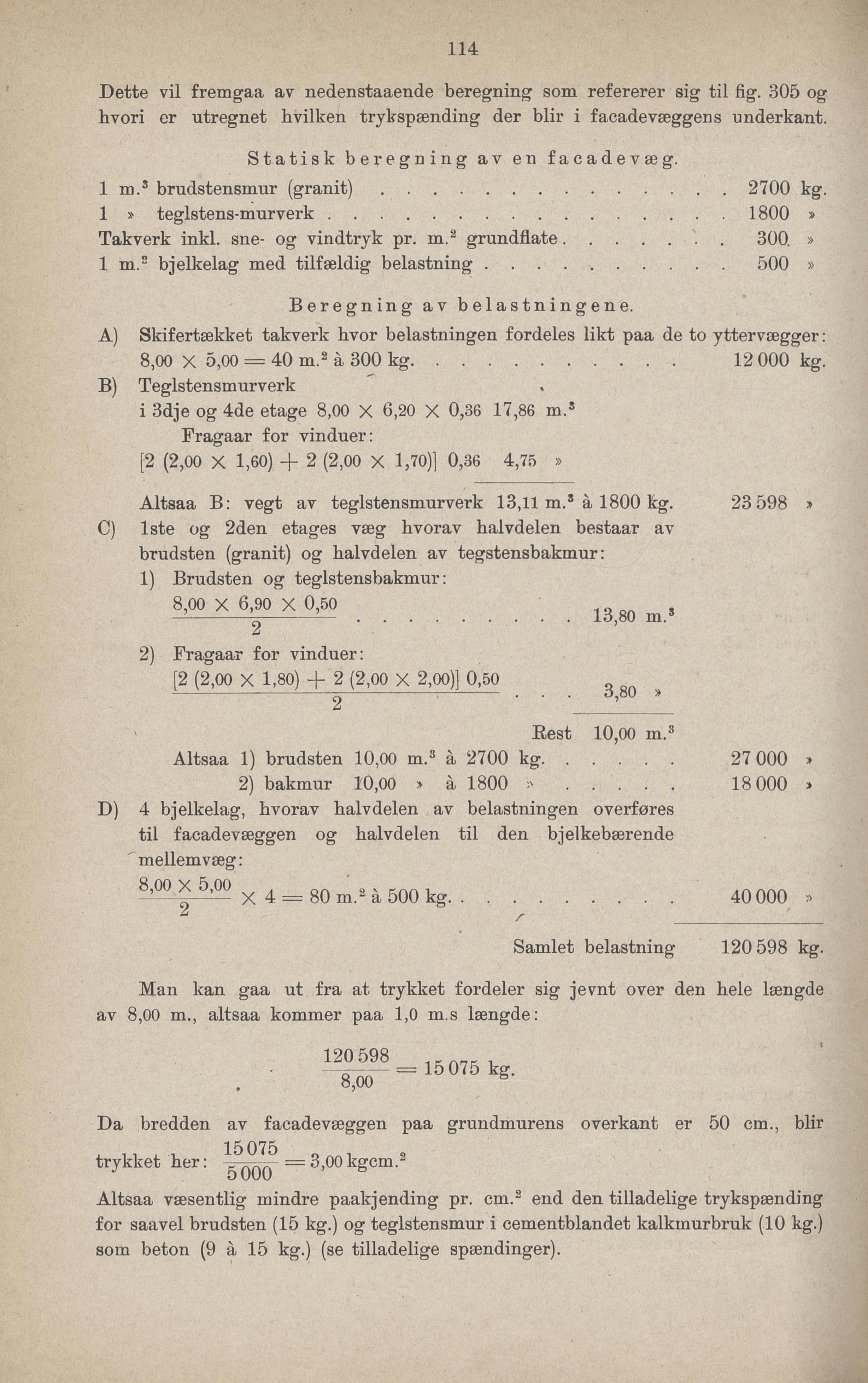

Dette vil fremgaa av nedenstaaende beregning som refererer sig til fig. 305 og
hvori er utregnet hvilken trykspænding der blir i facadevæggens underkant.
Statisk be regning av en facadevæg
1 m. 3 brudstensmur (granit) 2700 kg.
1 » teglstens-murverk 1800
Takverk inkl. sne- og vindtrjk pr. m.2 grundflate 300. »
1 m.2 bjelkelag med tilfældig belastning 500 »
Beregning av belastningene.
A) Skifertækket takverk hvor belastningen fordeles likt paa de to yttervægger:
B) Teglstensmurverk
i 3dje og 4de etage 8,00 X 6,20 X 0,36 17,86 m.3
Fragaar for vinduer:
Altsaa B: vegt av teglstensmurverk 13,11 m. 3 å 1800 kg. 23 598 »
C) Iste og 2den etages væg hvorav halvdelen bestaar av
brudsten (granit) og halvdelen av tegstensbakmur:
1) Brudsten og teglstensbakmur ;
Altsaa 1) brudsten 10,00 m.3 a 2700 kg 27 000
2) bakmur 10,00 » å 1800 18 000 »
D) 4 bjelkelag, hvorav halvdelen av belastningen overføres
til facadevæggen og halvdelen til den bjelkebærende
Man kan gaa ut fra at trykket fordeler sig jevnt over den hele længde
av 8,00 m., altsaa kommer paa 1,0 m.s længde;
Da bredden av facadevæggen paa grundmurens overkant er 50 cm., blir
Altsaa væsentlig mindre paakjending pr. cm.2 end den tilladelige trykspænding
for saavel brudsten (15 kg.) og teglstensmur i cementblandet kalkmurbruk (10 kg.)
som beton (9 å 15 kg.) (se tilladelige spændinger).
8,00 X 5,00 =40 m.2 å 300 kg 12 000 kg.
[2 (2,00 X 1,60) -f 2 (2,00 X 1,70)1 °>36 4>75 »
8,00 x 6,90 x 0,50 s
— z— lo,80 m.
Li
2) Fragaar for vinduer:
[2 (2,00 x 1,80) + 2 (2,00 x 2,00)] 0,50
2 ~ • • • *
Rest 10,00 m.3
mellemvæg;
g.wxsjo x 4=80m.2 å, 500 kg 40 000 »
r ’
Samlet belastning 120 598 kg.
120 598
— = 15 075 kg.
8,00 s
15075
trykket her: = 3,00 kgcm.2
