297

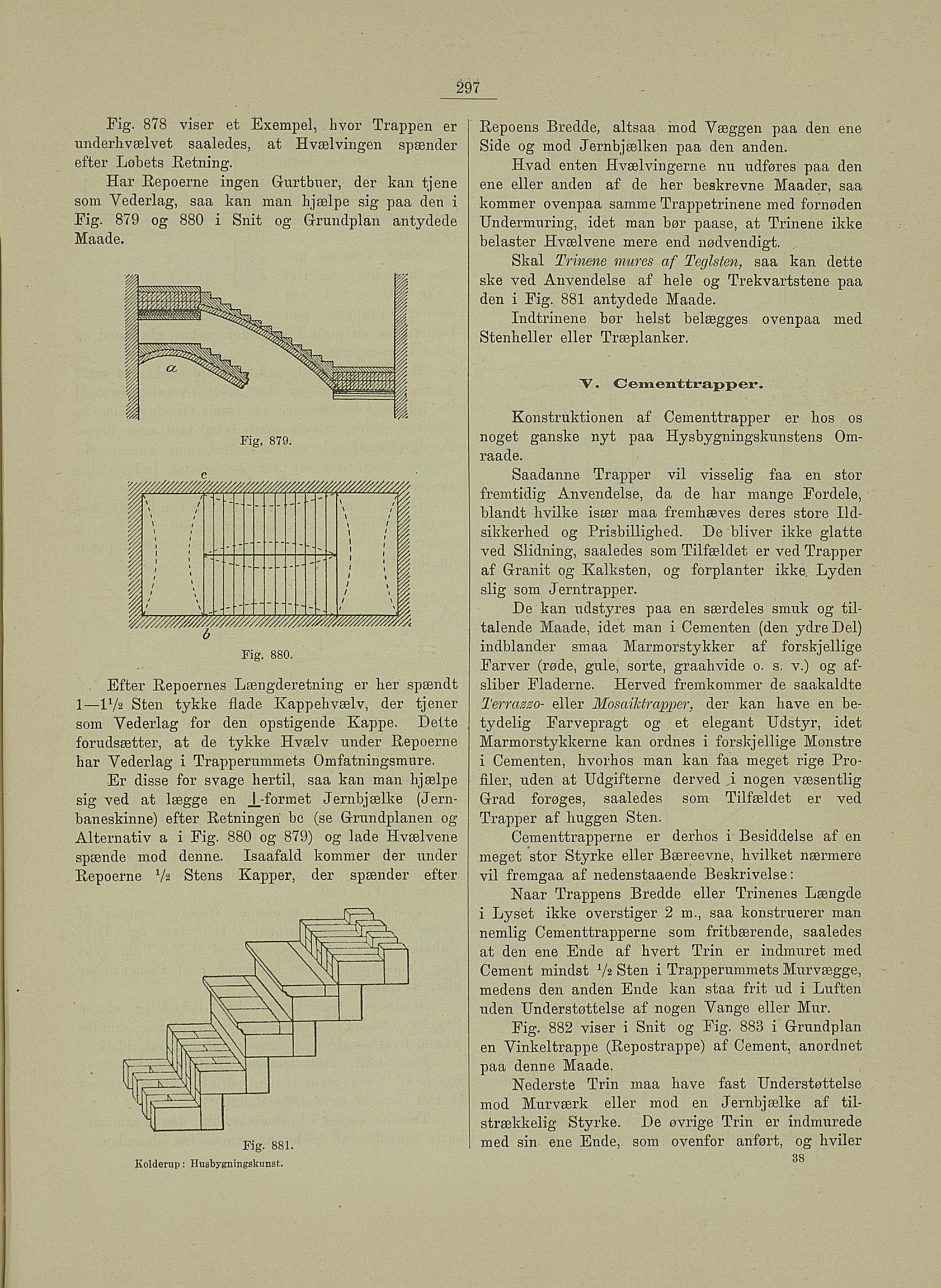

Fig. 878 viser et Exempel, hvor Trappen er
underhvælvet saaledes, at Hvælvingen spænder
efter Løbets Retning.
Har Repoerne ingen Gurtbuer, der kan tjene
som Vederlag, saa kan man hjælpe sig paa den i
Fig. 879 og 880 i Snit og Grrundplan antydede
Maade.
Fig. 880.
Efter Repoernes Længderetning er her spændt
I—IV21 —IV2 Sten tykke flade Kappehvælv, der tjener
som Vederlag for den opstigende Kappe. Dette
forudsætter, at de tykke Hvælv under Repoerne
har Vederlag i Trapperummets Omfatningsmure.
Er disse for svage hertil, saa kan man hjælpe
sig ved at lægge en _L’f°rme^ Jernbjælke (Jern
baneskinne) efter Retningen be (se Grrundplanen og
Alternativ a i Fig. 880 og 879) og lade Hvælvene
spænde mod denne. Isaafald kommer der under
Repoerne 72 Stens Kapper, der spænder efter
Fig. 881.
Kolderup : Husbygningskunst.
Repoens Bredde, altsaa mod Væggen paa den ene
Side og mod Jernbjælken paa den anden.
Hvad enten Hvælvingerne nu udføres paa den
ene eller anden af de her beskrevne Maader, saa
kommer ovenpaa samme Trappetrinene med fornøden
Undermuring, idet man bør paase, at Trinene ikke
belaster Hvælvene mere end nødvendigt.
Skal Trinene mures af Teglsten, saa kan dette
ske ved Anvendelse af hele og Trekvartstene paa
den i Fig. 881 antydede Maade.
"V . Cementtrapper.
Konstruktionen af Cementtrapper er hos os
noget ganske nyt paa Hysbygningskunstens Om
raade.
Saadanne Trapper vil visselig faa en stor
fremtidig Anvendelse, da de har mange Fordele,
blandt hvilke især maa fremhæves deres store Ild
sikkerhed og Prisbillighed. De bliver ikke glatte
ved Slidning, saaledes som Tilfældet er ved Trapper
af Granit og Kalksten, og forplanter ikke. Lyden
slig som Jerntrapper.
De kan udstyres paa en særdeles smuk og til
talende Maade, idet man i Cementen (den ydreDel)
indblander smaa Marmorstykker af forskjellige
Farver (røde, gule, sorte, graahvide 0. s. v.) og af
sliber Fladerne. Herved fremkommer de saakaldte
Terraøøo- eller Mosaihtrapper, der kan have en be
tydelig Farvepragt og et elegant Udstyr, idet
Marmorstykkerne kan ordnes i forskjellige Mønstre
i Cementen, hvorhos man kan faa meget rige Pro
filer, uden at Udgifterne derved i nogen væsentlig
Grad forøges, saaledes som Tilfældet er ved
Trapper af huggen Sten.
Cementtrapperne er derhos i Besiddelse af en
meget stor Styrke eller Bæreevne, hvilket nærmere
vil fremgaa af nedenstaaende Beskrivelse :
Naar Trappens Bredde eller Trinenes Længde
i Lyset ikke overstiger 2 m., saa konstruerer man
nemlig Cementtrapperne som fritbærende, saaledes
at den ene Ende af hvert Trin er indmuret med
Cement mindst 72 Sten i Trapperummets Murvægge,
medens den anden Ende kan staa frit ud i Luften
uden Understøttelse af nogen Vange eller Mur.
Fig. 882 viser i Snit og Fig. 883 i Grrundplan
en Vinkeltrappe (Repostrappe) af Cement, anordnet
paa denne Maade.
Nederste Trin maa have fast Understøttelse
mod Murværk eller mod en Jernbjælke af til
strækkelig Styrke. De øvrige Trin er indmurede
med sin ene Ende, som ovenfor anført, og hviler
Indtrinene bør helst belægges ovenpaa med
Stenheller eller Træplanker.
