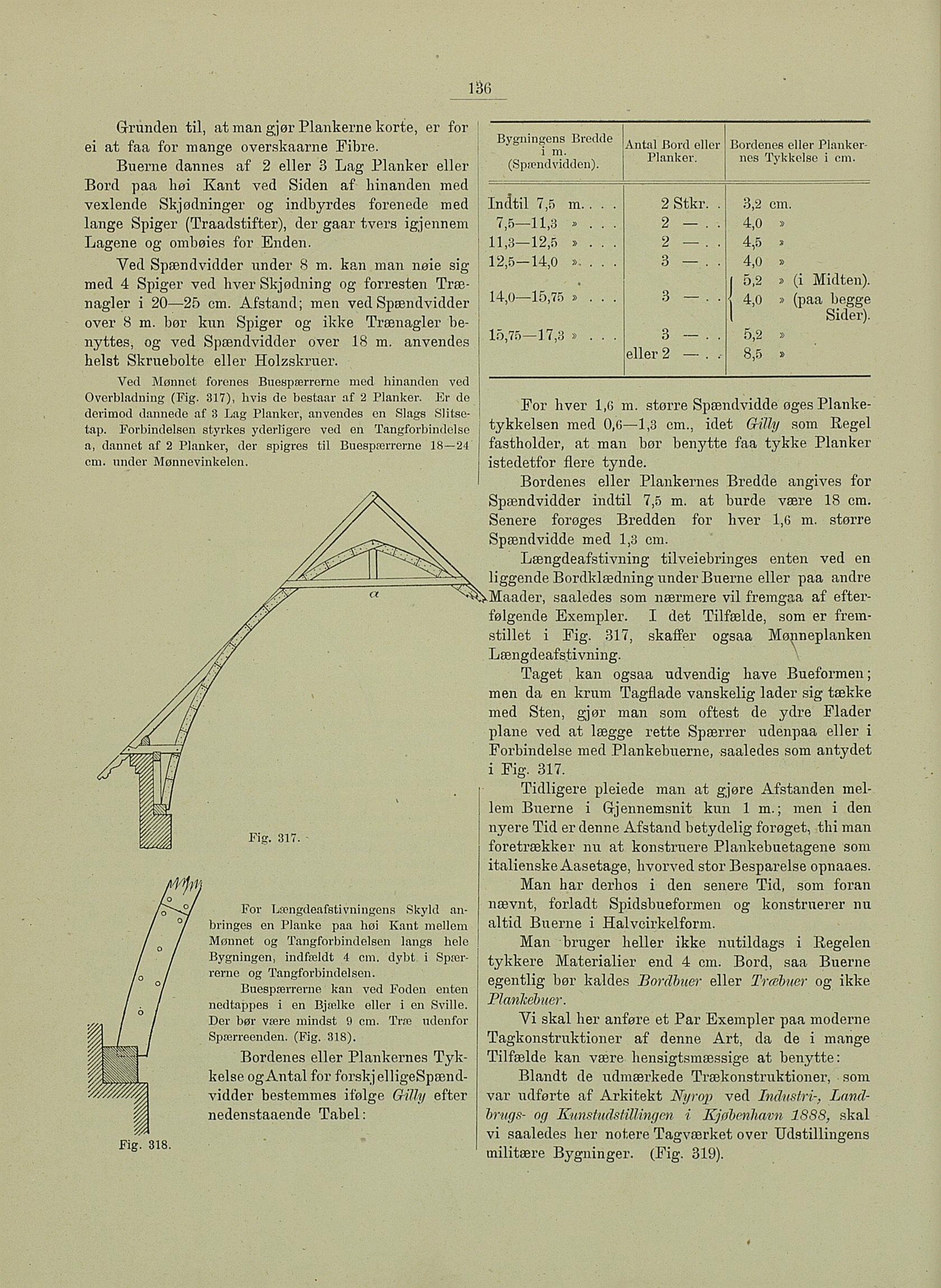

136
Granden til, at man gjør Plankerne korte, er for
ei at faa for mange overskaarne Fibre.
Buerne dannes af 2 eller 3 Lag Planker eller
Bord paa høi Kant ved Siden af hinanden med
vexlende Skjødninger og indbyrdes forenede med
lange Spiger (Traadstifter), der gaar tvers igjennem
Lagene og ombøies for Enden.
Ved Spændvidder under 8 m. kan man nøie sig
med 4 Spiger ved hver Skjødning og forresten Træ
nagler i 20—25 cm. Afstand; men ved Spændvidder
over 8 m. bør kun Spiger og ikke Trænagler be
nyttes, og ved Spændvidder over 18 m. anvendes
helst Skruebolte eller Holzskruer.
Ved Mønnet forenes Buespærrerne med hinanden ved
Overbladning (Fig. 317), hvis de bestaar af 2 Planker. Er de
derimod dannede af 3 Lag Planker, anvendes en Slags Slitse
tap. Forbindelsen styrkes yderligere ved en Tangforbindelse
a, dannet af 2 Planker, der spigres til Buespærrerne 18—24
cm. under Mønnevinkelen.
Fig. 318.
For Længdeafstivningens Skyld an
bringes en Planke paa høi Kant mellem
Mønnet og Tangforbindelsen langs hele
Bygningen, indfældt 4 cm. dybt i Spær
rerne og Tangforbindelsen.
Buespærrerne kan ved Foden enten
nedtappes i en Bjælke eller i en Sville.
Der bør være mindst 9 cm. Træ udenfor
Spærreenden. (Fig. 318).
Bordenes eller Plankernes Tyk
kelse ogAntal for forskjelligeSpænd
vidder bestemmes ifølge Gilly efter
nedenstaaende Tabel:
Bordenes eller Plankernes Bredde angives for
Spændvidder indtil 7,5 m. at burde være 18 era.
Senere forøges Bredden for hver 1,6 m. større
Spændvidde med 1,3 cm.
Længdeafstivning tilveiebringes enten ved en
liggende Bordklædning under Buerne eller paa andre
Maader, saaledes som nærmere vil fremgaa af efter
følgende Exempler. I det Tilfælde, som er frem
stillet i Fig. 317, skaffer ogsaa Mønneplanken
Længdeafstivning.
Taget kan ogsaa udvendig have Bueformen ;
men da en krum Tagflade vanskelig lader sig tække
med Sten, gjør man som oftest de ydre Flader
plane ved at lægge rette Spærrer udenpaa eller i
Forbindelse med Plankebuerne, saaledes som antydet
i Fig. 317.
Tidligere pleiede man at gjøre Afstanden mel
lem Buerne i Gjennemsnit kun 1 m. ; men i den
nyere Tid er denne Afstand betydelig forøget, thi man
foretrækker nu at konstruere Plankebuetagene som
italienske Aasetage, hvorved stor Besparelse opnaaes.
Man har derhos i den senere Tid, som foran
nævnt, forladt Spidsbueformen og konstruerer nu
altid Buerne i Halvcirkelform.
Man bruger heller ikke nutildags i Regelen
tykkere Materialier end 4 cm. Bord, saa Buerne
egentlig bør kaldes Bordbuer eller Træbner og ikke
Pldnkébuer.
Vi skal her anføre et Par Exempler paa moderne
Tagkonstruktioner af denne Art, da de i mange
Tilfælde kan være hensigtsmæssige at benytte:
Blandt de udmærkede Trækonstruktioner, som
var udførte af Arkitekt Nyrop ved Industri-, Land
brugs- og Kunstudstillingcn i Kjøbenliavn 1888, skal
vi saaledes her notere Tagværket over Udstillingens
militære Bygninger. (Fig. 319).
Bygningens Bredde Antøl Bord e]]ey Bordeneß eller Plankei,
(Spændviddeii). Planker’ nes Tykkelse * cm-
Indtil 7,5 m. ... 2 Stkr. . 3,2 cm.
7,5—11,3 » .. . 2 —. . 4,0 »
11,3—12,5 » .. . 2 —. . 4,5 »
12,5-14,0 ». .. . 3 —. . 4,0 »
l 5,2 » (i Midten).
14,0—15,75 » . . . 3 — . . i 4,0 » (paa begge
I Sider).
15,75—17,3 » .. . 3 —. . 5,2 »
eller 2 —. , 8,5 »
For hver 1,6 m. større Spændvidde øges Planke-
tykkelsen med 0,6—1,3 cm., idet Gilly som Kegel
fastholder, at man bør benytte faa tykke Planker
istedetfor flere tynde.
Bordenes eller Plankernes Bredde angives for
15,75 — 17,3 »
